Wie sorgt eine Trapezgewindespindel für eine gleichmäßige lineare Bewegung in realen Maschinen?

Gliederung

• Identifizieren Sie den tatsächlichen Fehlermodus (Abdrift, Spiel, Blockierung, Verschleiß, Lärm, Hitze).
• Verstehen Sie, warum dasTrapezschraubeDas Profil vereint Tragfähigkeit, Herstellbarkeit und Stabilität.
• Wählen Sie Steigung, Durchmesser und Endunterstützung, um Geschwindigkeit, Steifigkeit und Schlaggeschwindigkeit zu steuern.
• Wählen Sie Mutterdesign und -material, um Reibung, Verschmutzung und Wartungsgrenzen zu bewältigen.
• Validieren Sie mit einer kurzen Checkliste, damit Produktionsteile mit Prototypen übereinstimmen.

Die Schmerzpunkte, die immer wieder auftauchen

Käufer beginnen selten mit den Worten: „Ich brauche einTrapezschraube.“ Sie beginnen mit Kopfschmerzen: Die Hubsäule rutscht über Nacht ein paar Millimeter nach unten, der Linearschlitten kann eine Position nicht wiederholen oder die Mutter wird heiß und fängt an zu quietschen. Hier sind die häufigsten Probleme – und worauf sie normalerweise hinweisen.

• Rückwärtsfahren oder Lastdrift:Sie stoppen den Motor, aber die Last kriecht. Dies kann passieren, wenn Blei zu aggressiv ist, Die Reibung ist zu gering oder das System weist Vibrationen/Stöße auf. Viele trapezförmige Systeme können einem Rückwärtsfahren widerstehen, aber das geschieht nicht automatisch – die Geometrie ist wichtig.
• Spiel, das die Positionierung ruiniert:Sie kehren die Richtung um und für einen Moment bewegt sich nichts. Diese „Totzone“ kann den Unterschied ausmachen zwischen reibungsloser Automatisierung und einem Produkt, das sich billig anfühlt.
• Blockierung und ungleichmäßige Bewegung:Die Schraube fühlt sich von Hand leichtgängig an, klemmt jedoch beim Zusammenbau. Fehlausrichtung, unzureichende Endunterstützung, oder ein Mutternmaterial, das keine Kantenbelastung verträgt, ist oft der wahre Übeltäter.
• Schneller Verschleiß und schwarzer Staub:Trockenlauf mit der falschen Materialpaarung kann insbesondere bei Verschmutzung schnell verschleißen. Manchmal ist Schmiermittel vorhanden – aber es ist vom falschen Typ, wird ungleichmäßig aufgetragen oder wird weggespült.
• Lärm und Hitze bei hoher Geschwindigkeit:Höhere Drehzahlen erhöhen die Reibungserwärmung und können zu Vibrationen oder Schlagen führen. Eine Leitspindel, die mit 100 U/min arbeitet, kann ohne Neukonstruktion bei 1.000 U/min ausfallen.

Was eine Trapezschraube wirklich ist

A Trapezschraubeist eine Kraftschraube mit trapezförmigem Gewindeprofil, die Drehbewegungen in lineare Bewegungen umwandelt. Im Vergleich zu Kugelumlaufspindeln geht bei diesem Typ in der Regel Effizienz gegen Einfachheit, Robustheit und einfacheres Halten der Last. Dieser Handel kann genau das sein, was Sie wollen in Hebe-, Klemm-, Einstell- oder Bewegungssystemen, bei denen es wichtiger ist, dass es dort bleibt, wo es hingelegt wird, als auf extrem niedrige Reibung.

Was es in industriellen Umgebungen praktisch macht, ist nicht nur die Gewindeform, sondern das Ökosystem: Passende Muttern (Bronze, Stahl, Polymere), spielfreie Lösungen, selbstschmierende Designs und flexible Fertigungsmethoden. Richtig gemacht, aTrapezschraubeDie Montage kann für viele Anwendungen kostengünstig, wartbar und überraschend präzise sein.

Auswahlgrundlagen, die Reue verhindern

Wenn Sie sich nur an eines erinnern: Wählen Sie nicht a ausTrapezschraubeallein durch den Durchmesser. Wählen Sie es als System aus: Steigung (oder Steigung), Länge, Mutterdesign, Materialpaarung, Schmierplan und Endunterstützung.

• Voreilung (Weg pro Umdrehung):Ein größeres Blei bewegt sich schneller, neigt aber eher zum Rückwärtsfahren und erzeugt bei hoher Last mehr Wärme. Ein kleinerer Vorsprung verbessert die Kontrollierbarkeit und das Halten der Last, verringert jedoch die Geschwindigkeit.
• Durchmesser und Kernstärke:Ein größerer Durchmesser verbessert die Knickfestigkeit und Steifigkeit, was bei großen Spannweiten und schweren Lasten wichtig ist.
• Nicht unterstützte Länge und Schlaggefahr:Lange Schrauben können bei hoher Drehzahl peitschen. Wenn Sie auf einer langen Strecke Geschwindigkeit benötigen, benötigen Sie möglicherweise Zwischenunterstützung, andere Endlageranordnungen oder eine andere Bewegungslösung.
• Arbeitszyklus:Die intermittierende Anpassung (hier und da ein paar Sekunden) unterscheidet sich stark von der kontinuierlichen Bewegung. Dauerbetrieb erfordert ein besseres Wärmemanagement und eine bessere Verschleißstrategie.
• Umfeld:Durch Staub, Kühlmittel, Reinigungsmittel und Korrosion im Freien ist ein versiegelter Schutz die beste Wahl. rostfreie Materialien oder Polymermuttern.

Schnellauswahlmatrix

Verwenden Sie diese Tabelle als Ausgangspunkt für die Auswahl einesTrapezschraubeKonfiguration. Es ist kein Ersatz für technische Berechnungen, Aber es wird Sie vor den häufigsten Fallen bewahren.

Nussarten und Materialien, die wirklich wichtig sind

Die Schraube erregt die Aufmerksamkeit, aber die Mutter entscheidet oft über die Lebensdauer und das Gefühl. Für einenTrapezschraubeBei der Montage beeinflusst die Wahl der Mutter: Reibung, Lärm, Spiel, Verschmutzungstoleranz und wie tolerant das System gegenüber Fehlausrichtungen ist.

• Bronzenüsse:Eine klassische Wahl für Belastbarkeit und vorhersehbaren Verschleiß. Großartig, wenn Sie schmieren und Schmutz unter Kontrolle halten können.
• Stahlmuttern:Stark, kann jedoch weniger nachsichtig sein und erfordert möglicherweise eine sorgfältige Schmierung und Oberflächenpaarung, um ein Abrieb zu vermeiden.
• Technische Kunststoffe (Nylon, POM, PEEK, Verbundwerkstoffe):Oftmals leiser und kann mit minimaler Schmierung laufen. Das richtige Polymer hält rauen Umgebungen stand; Das falsche Polymer kann unter Belastung kriechen oder bei Hitze weich werden.

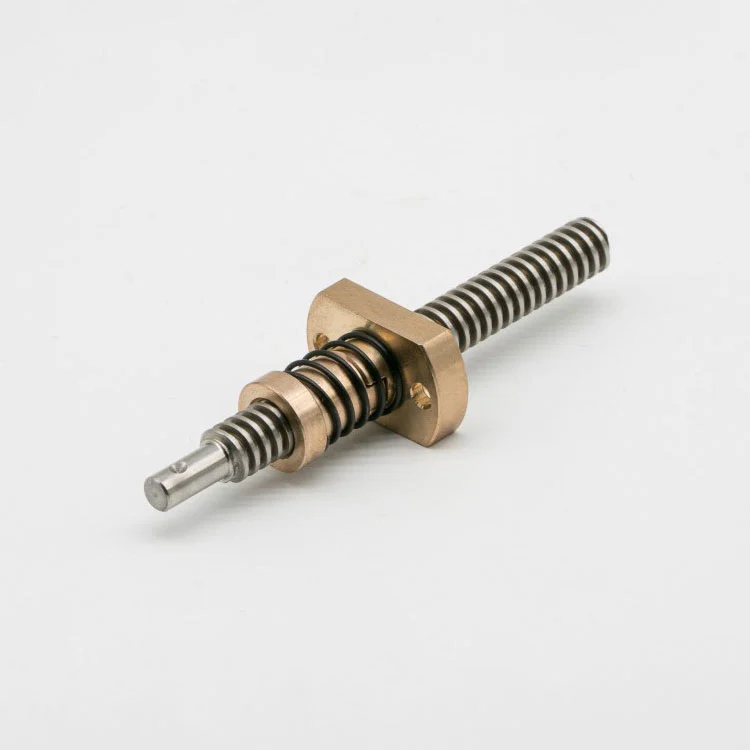

• Spielfreie Muttern:Entwickelt, um das Spiel zu reduzieren und Richtungsänderungen zu verbessern. Ideal, wenn die Positionierungsqualität wichtiger ist als ein extrem niedriges Drehmoment.

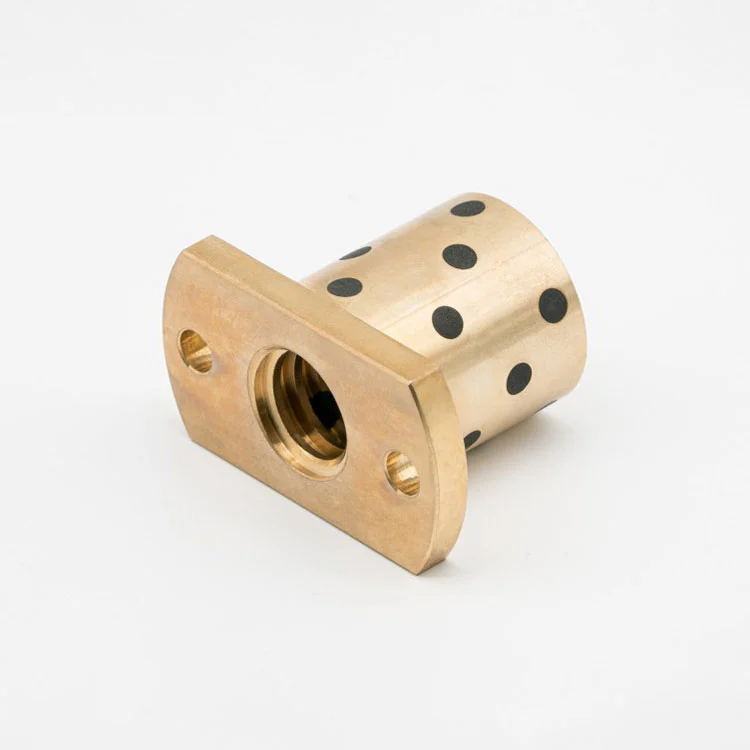

• Ölfreie / selbstschmierende Muttern:Hilfreich, wenn eine Schmierung unpraktisch oder unerwünscht ist oder sich leicht abwaschen lässt.

Integrationscheckliste: Stützen, Ausrichtung, Schmierung

Sogar das BesteTrapezschraubewird enttäuschen, wenn das umgebende Design nachlässig ist. An diesen Integrationspunkten liegen viele Projekte scheitern während der Skalierung vom Prototyp zur Produktion stillschweigend.

• End-Support-Strategie:Definieren Sie, welches Ende fest und welches schwebend ist. Die Wahl des Lagers wirkt sich auf Axialspiel, Steifigkeit und Geräuschentwicklung aus.
• Ausrichtung und Montage:Eine Fehlausrichtung erhöht die Reibung und den Verschleiß dramatisch. Verwenden Sie geeignete Gehäuse, Bearbeitungsreferenzen, und vermeiden Sie es, die Mutter während der Montage mit Gewalt in Position zu bringen.
• Schmierplan:Entscheiden Sie sich frühzeitig: Fett, Öl, trockenlaufendes Polymer oder versiegelter Ansatz. „Wir werden die Schmierung später hinzufügen“ lautet normalerweise „Wir haben keinen Platz für die Schmierung geschaffen.“
• Schutz vor Kontamination:Faltenbälge, Abdeckungen, Abstreifer und eine von Spänen und Staub entfernte Platzierung können die Lebensdauer vervielfachen.
• Thermisches Verhalten:Höhere Einschaltdauern erzeugen Wärme. Hitze verändert die Abstände, erhöht den Verschleiß und kann einige Polymere erweichen.
• Überprüfung des Rückwärtsfahrens:Wenn „Halten bei ausgeschalteter Stromversorgung erforderlich“ erforderlich ist, validieren Sie dies mit realen Lasten und realen Vibrationen.

Qualitätsfragen, die Sie vor dem Kauf stellen sollten

Wenn Sie eine beschaffenTrapezschraubeDer klügste Schachzug besteht darin, Fragen zu stellen, die die Prozesskontrolle offenbaren. Der Preis ist leicht zu vergleichen; Konsistenz ist es nicht. Diese Fragen bewahren Sie vor bösen Überraschungen.

• Welche Toleranzen können Sie in Bezug auf Steigungsgenauigkeit, Geradheit und Gewindeform einhalten?Fragen Sie nach den Standard- und optionalen Qualitäten des Lieferanten.
• Gerollt oder gemahlen?Und was ist die Inspektionsmethode für jede Charge?
• Welche Materialpaare empfehlen Sie für meine Ladung, Geschwindigkeit und Umgebung?Ein guter Lieferant wird nach Einschaltdauer und Verschmutzung fragen.
• Wie kontrollieren Sie das Spiel?Standardspiel, wählbare Passungen oder spielfreie Ausführungen.
• Welche Oberflächenbehandlungen gibt es?Vor allem, wenn Korrosion oder Verschleiß ein Problem darstellen.
• Können Sie Schrauben-Mutter-Baugruppen paarweise liefern?Matching reduziert die Variabilität und spart Debugging-Zeit.
• Was benötigen Sie von mir, um richtig zitieren zu können?Anforderungen an Zeichnungen, Hub, Last, Geschwindigkeit, Montage und „Halteposition“.

Wo Suzhou Maitu Screw Rod Manufacturing Co., Ltd. helfen kann

Wenn Sie einen Lieferanten suchen, der sowohl Standard- als auch kundenspezifische Konfigurationen unterstützen kann,Suzhou Maitu Schraubenstangenherstellung Co., Ltd.Der Schwerpunkt liegt auf trapezförmigen Leitspindellösungen für lineare Bewegungs- und Automatisierungsanwendungsfälle – einschließlich Optionen wie mehrgängige Ausführungen und gepaarte Spindeln und Muttern Versorgung und mehrere Muttermaterialrouten (z. B. polymerbasierte Optionen und Anti-Spiel-Ansätze).

In der Praxis bedeutet das, dass Sie die Beschaffung auf sauberere Weise angehen können: Anstatt eine Schraube aus einem Katalog auszuwählen und zu hoffen, dass sich die Mutter verhält, können Sie spezifizieren Leistungsziele und erhalten Sie eine empfohlene Paarung. Dies ist besonders nützlich, wenn zu Ihren Anforderungen „keine Schmierung“, „geringeres Spiel“ usw. gehören. „Spezialbronze“ oder „technische Kunststoffe“ oder wenn Ihr Projekt eine wiederholte, variantenübergreifende Anpassung erfordert.
