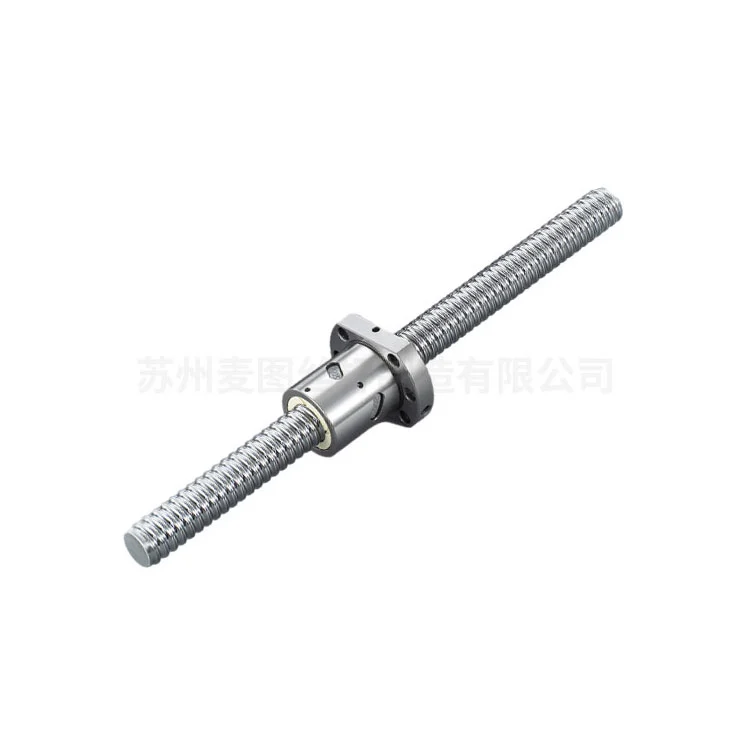

Doppelmutter-Kugelumlaufspindel
Maitus Doppelmutter-Kugelumlaufspindel ist eine hochpräzise mechanische Komponente, die fachmännisch gefertigt wurde, um Drehbewegungen mit herausragender Effizienz und höchster Genauigkeit in lineare Bewegungen umzuwandeln. Wir verfügen über ein ausgereiftes Produktionssystem und eine Lieferkette für die Herstellung von Kugelumlaufspindeln, sodass wir schnell Produktions- und Lieferlösungen usw. bereitstellen können.
Die hochwertigen gerollten Doppelmutter-Kugelumlaufspindeln von Maitu basieren auf grundlegenden technischen Konzepten und basieren auf einem Rollkontaktmechanismus – Kugelumlauflager reduzieren die Reibung zwischen der Spindelwelle und der Mutter auf ein Minimum. Dieses innovative Design übertrifft Trapezgewindespindeln deutlich und verfügt über einen mechanischen Wirkungsgrad von 90 % oder mehr. Daher ist es zu einer unersetzlichen Wahl für Anwendungen geworden, bei denen Präzision, Zuverlässigkeit und Energieeinsparungen nicht verhandelbar sind.
Technische Highlights
1. Das Gewinde der Schraube wird durch eine Präzisions-Kaltwalztechnik erzeugt. Dieser Prozess erhöht die Oberflächenhärte und sorgt für eine gleichmäßige Kornstruktur, während die Kosten für mittlere bis große Produktionsserien überschaubar bleiben.
2. Die Mutter verfügt über ein platzsparendes Design mit integrierten Kugelrückführungskanälen und Deflektoren. Dieser Aufbau gewährleistet einen reibungslosen Kugelumlauf auch bei schwankenden Belastungen und Betriebsgeschwindigkeiten.
3.Auswählbare Vorspannungslösungen – wie Doppelmutterkonfigurationen oder versetzte Steigungen – eliminieren effektiv axiales Spiel und sorgen für eine außergewöhnliche Positionswiederholgenauigkeit bei anspruchsvollen Aufgaben.
4. Hergestellt unter strikter Einhaltung der ISO 3408- und JIS B1192-Standards, um eine gleichbleibende Maßgenauigkeit und zuverlässige Leistung aller Einheiten zu gewährleisten.
Wichtige Leistungsvorteile
Der Kaltwalzprozess verleiht der Schraubenoberfläche Druckeigenspannungen, was zu bemerkenswerten Verbesserungen in drei kritischen Bereichen führt:
1.Verlängerte Ermüdungslebensdauer: Verbesserte Haltbarkeit unter dynamischen Belastungsbedingungen, wobei die Nennlebensdauer gemäß der branchenüblichen L10-Lebensdauerformel berechnet wird.
2. Überlegene Steifigkeit: Optimierte Steifigkeitseigenschaften machen diesen Kugelgewindetrieb ideal für Anwendungen, die schnelle Reaktionsfähigkeit und minimale strukturelle Verformung erfordern.
3. Reibungsloser, leiser Betrieb: Eine erstklassige Oberflächenbeschaffenheit (mit Ra-Werten typischerweise ≤ 0,4 μm) minimiert Vibrationen und reduziert Betriebsgeräusche, wodurch die Gesamtleistung des Systems verbessert wird.
Materialspezifikationen
| Schraubenwelle: | Chromstahl mit hohem Kohlenstoffgehalt (SCM435/SNCM220), durchgehärtet auf HRC 58–62. |
| Mutterngehäuse: | Legierter Stahl mit schwarzer Oxid- oder Zink-Nickel-Beschichtung für Korrosionsbeständigkeit. |
| Bälle: | Chromstahl der Güteklasse 100 (GCr15) mit optionalen Keramikalternativen für Hochgeschwindigkeitsanwendungen. |
Anwendungsbranchen
CNC-Werkzeugmaschinen und Industrierobotik
Betätigungssysteme für die Luft- und Raumfahrt
Medizinische Bildgebung und automatisierte Diagnosegeräte
Handhabung und Lithographie von Halbleiterwafern
Montagelinien für Elektrofahrzeugbatterien
Unsere gerollten Kugelumlaufspindeln mit Doppelmutter werden strengen Tests auf Positionsgenauigkeit unterzogen. Und dadurch kann die Einhaltung industrieller Präzisionsklassen (C3-C7) sichergestellt werden. Durch die Kombination der Wirtschaftlichkeit von Rollgewinden mit der Leistung von Kugelumlaufspindeln bietet dieses Produkt eine optimale Lösung für Automatisierungsbranchen, in denen Präzision, Langlebigkeit und Gesamtbetriebskosten eine entscheidende Rolle spielen.

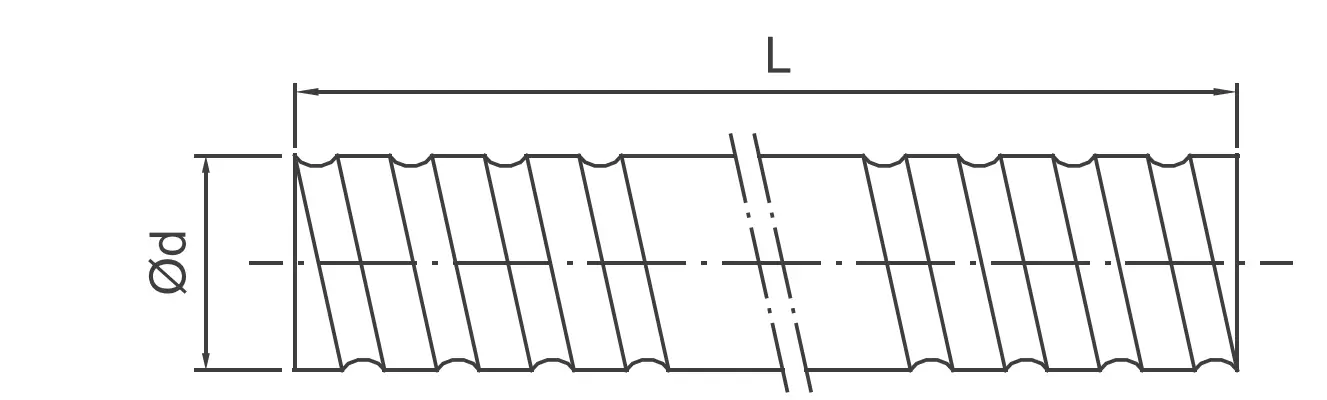

Produktionsparameter
| Typ | Präzisionsklasse | Richtung | Start | Code | Muttertyp | Begrenzte Länge | ||
| d | Führen | Perlen Da | Rechts/Links | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Ich, Du | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Warum sollten Sie Maitu für Ihre Bedürfnisse wählen?
Technische Exzellenz und nachgewiesene Erfolgsbilanz:
Mit über 12 Jahren spezialisierter Fertigungserfahrung (basierend auf einer 20-jährigen Tradition in Shanghai) hat Maitu erfolgreich über 16.000 Arten von Schraubenkonfigurationen geliefert. Wir verkaufen nicht nur Teile; Wir bieten Bewegungssteuerungslösungen und können auf eine langjährige Erfahrung bei der Betreuung von mehr als 5.000 Kunden weltweit zurückblicken.
Spielfreie Präzision mit Doppelmutter-Technologie:
Unsere gerollten Doppelmutter-Kugelumlaufspindeln sind so konstruiert, dass sie durch wählbare Vorspannungslösungen axiales Spiel eliminieren. Im Gegensatz zu Standard-Einzelmuttern bietet unsere Doppelmutterkonfiguration eine hervorragende Positionswiederholgenauigkeit und erhöhte Steifigkeit, was sie zur optimalen kostengünstigen Alternative zu teuren Schraubfundamenten für C5-C7-Präzisionsanforderungen macht.
Überlegene Materialintegrität und Oberflächenbeschaffenheit:
Wir verwenden SCM435/SNCM220 Chromstahl mit hohem Kohlenstoffgehalt, durchgehärtet auf HRC 58–62. In Kombination mit unserer Präzisions-Kaltwalztechnik und einer Oberflächengüte von Ra ≤ 0,4 μm bieten unsere Schrauben eine längere L10-Ermüdungslebensdauer und einen mechanischen Wirkungsgrad von über 90 %, was die Gesamtbetriebskosten (TCO) deutlich senkt.
Erweiterte Rückverfolgbarkeit durch selbstentwickeltes ERP:
Qualität ist eine Wissenschaft, kein Zufall. Maitu nutzt ein proprietäres ERP-System, um jede Phase der Produktion zu verfolgen – von der Wärmebehandlung des Rohmaterials bis hin zur abschließenden dynamischen Prüfung. Dadurch wird sichergestellt, dass jede Sendung strikt den Standards ISO 3408 und JIS B1192 entspricht und unseren Kunden volle Transparenz und gleichbleibende Qualität bietet.
FAQ
1. Wie stellt Maitu den Präzisionsgrad einer gerollten Kugelumlaufspindel im Vergleich zu einer geschliffenen sicher?
Während für höchste Präzision herkömmlicherweise Erdungsschrauben verwendet werden, können wir mit der fortschrittlichen Kaltwalztechnologie von Maitu in Kombination mit unserem Doppelmutter-Vorspannungssystem Präzisionsgüten von C5 bis C7 erreichen. Dies bietet eine leistungsstarke Lösung zu einem deutlich günstigeren Preis, ideal für Automatisierung und Robotik, wo sowohl Genauigkeit als auch Budget entscheidende Faktoren sind.
2. Können Sie eine kundenspezifische Endenbearbeitung gemäß unseren spezifischen CAD-Zeichnungen durchführen?
Ja. Wir betreiben 10 spezialisierte Fertigungslinien, die mit hochpräzisen CNC-Drehmaschinen speziell für die kundenspezifische Endenbearbeitung ausgestattet sind. Unabhängig davon, ob Ihre Anwendung spezielle Sprengringnuten, Keilwellen oder Gewindeenden erfordert, stellen wir sicher, dass die Bearbeitung konzentrisch zur Kugellaufbahn erfolgt, um Vibrationen und vorzeitigen Verschleiß zu verhindern.
3. Was ist die typische Vorlaufzeit für Großbestellungen und OEM-Anpassungen?
Dank unseres Doppelfabrikaufbaus in Suzhou und Dongguan verfügen wir über eine hohe Produktionskapazität. Für Standardspezifikationen verfügen wir über einen großen Bestand an gewalzten Wellen. Bei OEM-Anpassungen stellen wir, sobald die Zeichnung über unseren ERP-überwachten Workflow bestätigt wurde, einen optimierten Produktionsplan bereit, um eine pünktliche Lieferung auch bei Großaufträgen sicherzustellen.
4. Wie garantieren Sie die Qualität und Leistung der Kugelumlaufspindeln vor dem Versand?
Jeder Doppelmutter-Kugelgewindetrieb von Maitu durchläuft ein strenges Prüfprotokoll. Dazu gehören Oberflächenhärteprüfungen, Maßverifizierungen (ISO 3408-konform) und Leichtlaufprüfungen.

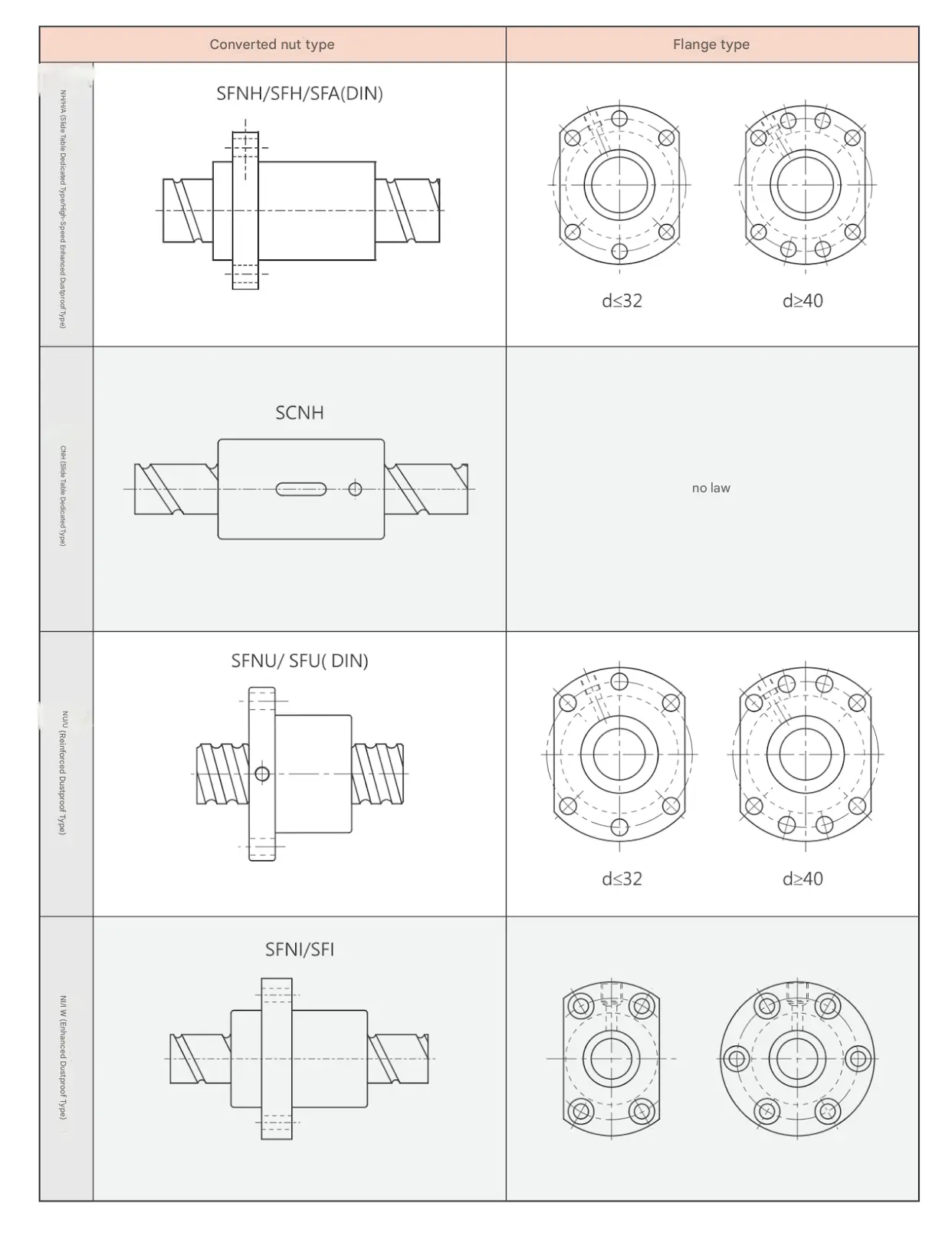

Referenz für Kugelumlaufmuttern
Für weitere Details und andere Muttertypen kontaktieren Sie uns bitte.
