Wie verbessert ein Kugelgewindetrieb die Präzision in CNC-Maschinen und Automatisierungssystemen?

Für CNC-Maschinen und automatisierte Systeme, bei denen Wiederholbarkeit und Steifigkeit die Leistung bestimmen, ist die Kugelumlaufspindel der unbestrittene Eckpfeiler der präzisen Bewegungssteuerung. Im Gegensatz zu herkömmlichen Leitspindeln, die auf Gleitreibung basieren, verwendet eine Kugelumlaufspindel umlaufende Stahlkugeln, um die Reibung zu minimieren und Spiel zu vermeiden. Dieses grundlegende Design ermöglicht es modernen CNC-Geräten, Positionierungstoleranzen im Mikrometerbereich zu erreichen, was es Branchen von der Luft- und Raumfahrt bis zur Herstellung medizinischer Geräte ermöglicht, die Grenzen des Möglichen zu erweitern. Im Kern wandelt die Kugelumlaufspindel Drehbewegungen mit außergewöhnlicher Effizienz in lineare Bewegungen um und wandelt das Motordrehmoment direkt in sanfte, vorhersehbare Bewegungen um – eine wesentliche Voraussetzung für jedes Automatisierungsökosystem, das eine Wiederholgenauigkeit im Submikrometerbereich erfordert.

Aber wie genau steigert ein Kugelgewindetrieb die Präzision auf ein solches Niveau? Die Antwort liegt in einer Kombination aus mechanischer Architektur, Vorspannungstechnik und thermischer Stabilität. Durch die Lastverteilung über Rollelemente statt über Gleitflächen reduziert eine Kugelumlaufspindel drastisch Reibungsverluste und Wärmeentwicklung, zwei Hauptfeinde der Präzision bei der Bearbeitung. Darüber hinaus wird durch einstellbare Vorspannungsmechanismen das Spiel – das inhärente Spiel zwischen mechanischen Komponenten – praktisch eliminiert, wodurch sichergestellt wird, dass Richtungsänderungen sofort und ohne Bewegungsverlust erfolgen. Für Automatisierungssysteme, die komplexe Pick-and-Place-Vorgänge oder fünfachsige CNC-Bearbeitungen durchführen, bedeutet dies engere Toleranzen, bessere Oberflächengüten und eine längere Werkzeuglebensdauer. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. widmet sich über zwei Jahrzehnte der Beherrschung dieser Feinheiten und produziert Kugelumlaufspindeln, die in modernen Fabriken weltweit Maßstäbe für Genauigkeit setzen. In diesem Artikel werden wir die technischen Parameter, technischen Prinzipien und praktischen Vorteile analysieren, die bestätigen, warum die Kugelumlaufspindel in präzisionsgetriebenen Industrien nach wie vor unersetzlich ist.

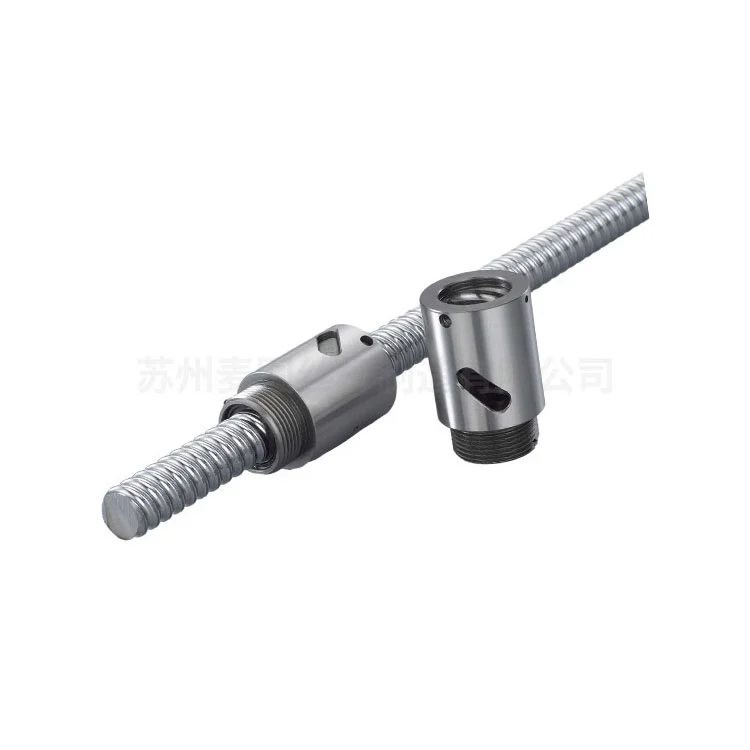

Welche entscheidenden Konstruktionsmerkmale machen einen Kugelgewindetrieb für die hochpräzise CNC-Bearbeitung unverzichtbar?

Das moderne CNC-Bearbeitungszentrum ist seinen linearen Antriebskomponenten ausgeliefert. Bei der Beurteilung, warum eine Kugelumlaufspindel der Goldstandard ist, müssen die architektonischen Merkmale untersucht werden, die sie von herkömmlichen Spindelbaugruppen unterscheiden. Unsere Fabrik,Suzhou Maitu Schraubenstangenherstellung Co., Ltd.entwickelt jeden Kugelgewindetrieb mit einem ganzheitlichen Ansatz für geometrische Genauigkeit, Materialwissenschaft und Lastverteilung. Nachfolgend sind die wichtigsten Designmerkmale aufgeführt, die eine überragende Präzision untermauern.

• Kugelumlauflager:Im Gegensatz zum Gleitkontakt bei Trapezgewindetrieben verwendet eine Kugelumlaufspindel gehärtete Stahlkugeln, die in der Laufbahn rollen. Dieser Rollvorgang reduziert den Reibungskoeffizienten auf bis zu 0,005, was eine sanftere Bewegung ermöglicht und das von Servomotoren benötigte Drehmoment reduziert. Eine geringere Reibung minimiert auch die Wärmeentwicklung, was entscheidend ist, da die Wärmeausdehnung zu Positionierungsfehlern von bis zu 10 Mikrometern pro Grad Celsius und Meter führen kann.

• Hohe Bleigenauigkeit (JIS C0-C5-Klassen):Präzisionsgeschliffene Kugelumlaufspindeln aus unserem Werk erreichen eine Steigungsgenauigkeit bis zur Klasse C0, was bedeutet, dass die Abweichung auf ±3 Mikrometer pro 300 mm begrenzt ist. Dieses Maß an Genauigkeit stellt sicher, dass programmierte Werkzeugwege genau der tatsächlichen Bewegung entsprechen, was für die Konturierung komplexer Luft- und Raumfahrtkomponenten oder Mikroelektronikformen unerlässlich ist.

• Optimierte Kugelumlaufsysteme:Interne Deflektoren oder Rohrrückführungssysteme sorgen für eine reibungslose Kugelrückführung ohne Vibrationen oder Geräusche. Unsere proprietären Deflektorkonstruktionen reduzieren die Pulsation, was sich direkt in gleichmäßigen Vorschubgeschwindigkeiten niederschlägt und Markierungen auf bearbeiteten Oberflächen verhindert.

• Hohe axiale Steifigkeit:Durch die Kombination großer Spindeldurchmesser mit vorgespannten Mutterbaugruppen bietet eine Kugelumlaufspindel eine axiale Steifigkeit von bis zu 500 N/µm. Diese Steifigkeit verhindert eine Durchbiegung unter Schnittkräften und sorgt so dafür, dass die Werkzeugposition auch bei schweren Fräsarbeiten erhalten bleibt.

• Anpassbare Vorspannmechanismen:Mit der Doppelmutter-Vorspannung oder der Vorspannungsmethode mit übergroßen Kugeln können wir das Spiel fein auf Null einstellen. Für CNC-Anwendungen, die eine bidirektionale Positionierungsgenauigkeit erfordern, ist diese Funktion nicht verhandelbar.

Bei Maitu Screw Rod folgt unser Herstellungsprotokoll strengen Qualitätsstandards. Wir verwenden induktionsgehärtete Schneckenwellen mit einer Härte von HRC 58–62 und präzisionsgeschliffenen Laufbahnen, um eine Verschleißfestigkeit über Millionen von Zyklen zu gewährleisten. Darüber hinaus umfasst unsere Designphilosophie eine Finite-Elemente-Analyse, um das Verhältnis von Steigung zu Kugeldurchmesser zu optimieren und so sowohl Geschwindigkeit als auch Präzision zu maximieren. Bei Automatisierungssystemen, die rund um die Uhr in Betrieb sind, stellt die Kombination dieser Konstruktionsmerkmale sicher, dass eine Kugelumlaufspindel über Jahre hinweg ihre ursprüngliche Genauigkeit beibehält, wodurch Ausfallzeiten bei der Neukalibrierung reduziert werden. Letztendlich verwandeln die entscheidenden Designmerkmale eine einfache mechanische Komponente in einen Präzisionsfaktor, der die Leistungsfähigkeit jeder CNC-Maschine oder automatisierten Montagelinie definiert.

Wenn unsere Ingenieure für einen Kunden einen kundenspezifischen Kugelgewindetrieb entwickeln, konzentrieren sie sich auf drei Säulen: Standardisierung der Steigungsgenauigkeit, Management der thermischen Stabilität und Konstanz der Vorspannung. Durch die Integration dieser Säulen garantieren wir, dass das lineare Bewegungssystem sofort auf Steuersignale reagiert – eine zwingende Voraussetzung für Hochgeschwindigkeits-Bearbeitungszentren und Halbleiterautomatisierung. In unserer 20-jährigen Branchenerfahrung haben wir beobachtet, dass die Konstruktionsmerkmale eines Kugelgewindetriebs direkt mit den erreichbaren Cpk-Werten in Massenproduktionsumgebungen korrelieren, was bestätigt, warum er nach wie vor die erste Wahl für geschäftskritische Anwendungen ist.

Warum übertrifft eine Kugelumlaufspindel herkömmliche Leitspindeln in Automatisierungssystemen?

Automatisierungssysteme – von Roboterarmen bis hin zu Pick-and-Place-Einheiten – erfordern eine konsistente, reibungslose Bewegung bei minimalem Wartungsaufwand. Herkömmliche Leitspindeln (ACME- oder Trapezgewindespindeln) basieren auf der Gleitreibung zwischen Spindel und Mutter, was zu Stick-Slip-Verhalten und schnellem Verschleiß führt. Im Gegensatz dazu definiert eine Kugelumlaufspindel die betriebliche Effizienz grundlegend neu. Basierend auf jahrzehntelanger Produktionserfahrung in unserem Werk haben wir die entscheidenden Gründe zusammengestellt, warum die Kugelumlaufspindel automatisierte Umgebungen dominiert.

• Reibungseffizienz und Energieverbrauch:Eine typische Leitspindel arbeitet mit einem Wirkungsgrad von etwa 20–40 %, während eine Kugelumlaufspindel einen Wirkungsgrad von 90 % oder mehr erreicht. Bei Automatisierungssystemen mit mehreren Achsen reduziert diese Effizienz die Anforderungen an die Motorgröße, senkt die Energiekosten und verringert die thermische Belastung der Steuerungen.

• Null-Stick-Slip-Phänomen:Gleitreibung erzeugt Haftreibung, die überwunden werden muss, bevor die Bewegung beginnt, was zu ruckartigem Anfahren führt. Der Rollkontakt in einer Kugelumlaufspindel verhindert Ruckgleiten und ermöglicht extrem sanfte Mikrobewegungen – eine Notwendigkeit für Präzisionsbeschichtungen oder elektronische Montage.

• Langlebigkeit und mittlere Zeit zwischen Ausfällen (MTBF):Da der Abrieb durch den Rollkontakt minimiert wird, beträgt die Lebensdauer einer Kugelumlaufspindel unter Nennlast oft mehr als 20.000 Stunden, verglichen mit 5.000 bis 8.000 Stunden bei Gleitgewindetrieben. Die beschleunigten Lebensdauertests unserer Fabrik bestätigen, dass unsere Kugelumlaufspindeln bei richtiger Schmierung ihre ursprüngliche Genauigkeit auch bei längeren Produktionsläufen beibehalten.

• Höhere Fahrgeschwindigkeiten:Durch die geringe Trägheit und die reduzierte Reibung können Kugelumlaufspindeln bei entsprechender Konstruktion Verfahrgeschwindigkeiten von bis zu 120 m/min oder mehr erreichen, während Leitspindeln bei Geschwindigkeiten über 30 m/min übermäßige Wärme erzeugen. Dieser Geschwindigkeitsvorteil steigert den Durchsatz in Automatisierungslinien mit hohem Volumen.

• Vereinfachte Wartung:Kugelumlaufspindeln erfordern lediglich eine regelmäßige Schmierung und Dichtungsprüfung, wohingegen Leitspindeln häufige Einstellungen erfordern, um verschleißbedingtes Spiel auszugleichen. Bei automatisierten Lagern oder CNC-Werkzeugwechslern führt ein geringerer Wartungsaufwand zu einer höheren Betriebszeit.

In unserer Produktionsstätte, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., führen wir häufig parallele Vergleichsanalysen für Kunden durch, die von Leitspindeln auf Kugelgewindetriebe umsteigen. Die Daten zeigen durchweg eine Verbesserung der Positionswiederholgenauigkeit um 30–50 % und eine Reduzierung der Zykluszeiten um 20 % aufgrund höherer Beschleunigungsmöglichkeiten.

Darüber hinaus weisen mit Kugelumlaufspindeln ausgestattete Automatisierungssysteme deutlich geringere Vibrationssignaturen auf, was bei der Integration von Bildverarbeitungssystemen oder Lasermessgeräten von entscheidender Bedeutung ist. Die inhärente Fähigkeit einer Kugelumlaufspindel, sowohl Schub- als auch Momentlasten in einem kompakten Gehäuse zu bewältigen, ermöglicht es Konstrukteuren außerdem, die Stellfläche der Maschine zu verkleinern, ohne Kompromisse bei der Präzision einzugehen. Für jedes Automatisierungssystem, das hohe Arbeitszyklen und Genauigkeit im Mikrometerbereich erfordert, ist die Kugelumlaufspindel nicht nur ein Upgrade, sondern eine betriebliche Notwendigkeit.

Darüber hinaus gewährleistet die Vielseitigkeit unserer Kugelgewindetriebe – einschließlich kundenspezifischer Endbearbeitung, Mutternkonfigurationen und Abstreifdichtungen – eine nahtlose Integration in bestehende Automatisierungsarchitekturen. Ganz gleich, ob es sich um eine Reinraumumgebung für die Halbleiterfertigung oder eine raue Bearbeitungsumgebung mit Kühlmitteleintritt handelt, unsere Kugelumlaufspindeln bieten eine hervorragende Leistung. Diese Anpassungsfähigkeit, kombiniert mit unbestreitbaren mechanischen Vorteilen, erklärt, warum Industrien bei Automatisierungsprojekten der nächsten Generation standardmäßig auf Kugelumlaufspindeltechnologie setzen.

Wie bestimmen wichtige technische Parameter die Genauigkeit eines Kugelgewindetriebs in industriellen Anwendungen?

Für Ingenieure und Beschaffungsspezialisten ist das Verständnis des Spezifikationsblatts eines Kugelgewindetriebs von entscheidender Bedeutung, um die Präzision in der Praxis vorherzusagen. Bei Maitu Screw Rod fertigen wir Kugelumlaufspindeln mit Parametern, die sorgfältig an internationalen Standards ausgerichtet sind. Nachfolgend finden Sie eine detaillierte Tabelle mit den technischen Parametern, die Genauigkeit, Belastbarkeit und dynamisches Verhalten bestimmen. Jeder Parameter spielt eine entscheidende Rolle dabei, wie eine Kugelumlaufspindel die Präzision in CNC-Maschinen und Automatisierungssystemen verbessert.

Diese Parameter sind nicht isoliert; sie wirken synergetisch. Beispielsweise ergibt eine Kugelumlaufspindel der Güteklasse C0 in Kombination mit einer Doppelmutter-Vorspannung und einem großen Durchmesser eine Bewegungsplattform, die eine Positionierungsgenauigkeit von ±1 µm erreicht. Unsere Fabrik nutzt für jede Präzisions-Kugelumlaufspindel vor dem Versand eine Laserinterferometer-Verifizierung, um die Rückverfolgbarkeit anhand internationaler Längenstandards sicherzustellen. Für Kunden in Branchen wie dem Schleifen optischer Linsen oder der medizinischen Robotik stellen wir Messberichte zur Verfügung, die Steigungsabweichung, Rundlauf und Vorspanndrehmoment bescheinigen. Durch die sorgfältige Kontrolle dieser Parameter versetzt Suzhou Maitu Screw Rod Manufacturing Co., Ltd. Ingenieure in die Lage, Systeme zu entwerfen, die stets die höchsten Präzisionsmaßstäbe erreichen.

Darüber hinaus bieten wir kundenspezifische Leitungsmodifikationen an, um das thermische Wachstum bei Hochgeschwindigkeitsanwendungen auszugleichen und so die Genauigkeit in der Praxis weiter zu verbessern. Die richtige Auswahl dieser technischen Spezifikationen korreliert direkt mit den erreichbaren geometrischen Toleranzen in fertigen Werkstücken und bestätigt, warum eine Kugelumlaufspindel das ultimative Präzisionsbauteil ist.

Welche Rolle spielen Vorspannung und Spieleliminierung beim Erreichen einer Positionierung im Submikrometerbereich?

Spiel ist der Erzfeind der präzisen Bewegungssteuerung. Bei jedem mechanischen Getriebe führt der Abstand zwischen den zusammenpassenden Komponenten zu einer Verzögerung bei der Richtungsumkehr – ein Phänomen, das die CNC-Konturgenauigkeit und die Wiederholbarkeit der Automatisierung beeinträchtigt. Die Kugelumlaufspindel behebt dieses Problem durch fortschrittliche Vorspannungstechniken, die eine interne Kompression erzeugen und so Bewegungsverluste verhindern. In unserer Fabrik, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., haben wir Vorspannungsmethoden verfeinert, die auch bei schwankenden Lasten eine Positionierungsleistung im Submikrometerbereich liefern.

• Doppelmutter-Vorspannung:Zwei Muttern werden mit einem Abstandshalter montiert, der einen axialen Versatz hervorruft und die Kugeln in jeder Mutter dazu zwingt, gegenüberliegende Flanken der Schraubennut zu berühren. Durch diese Methode wird das Spiel vollständig eliminiert und die axiale Steifigkeit um 30–50 % erhöht. Bei 5-Achsen-CNC-Maschinen wird dadurch sichergestellt, dass Kreisinterpolationstests eine Abweichung von weniger als 2 Mikrometern aufweisen.

• Übergroße Kugelvorspannung:Durch die Verwendung von Kugeln, die etwas größer als der Laufrillendurchmesser sind, wird eine kontrollierte Presspassung erreicht. Diese Einzelmutter-Vorspannmethode ist kompakt und ideal für Automatisierungsachsen mit begrenztem Platzangebot und bietet dennoch einen spielfreien Betrieb.

• Einstellbare Vorspannungsmechanismen:Einige Konstruktionen verfügen über eine Mutter, die eine Einstellung der Vorspannkraft vor Ort ermöglicht und so eine Neukalibrierung nach längerem Betrieb ermöglicht. Unser Werk stellt klare Einstellungsprotokolle zur Verfügung, um die Präzision über den gesamten Lebenszyklus der Ausrüstung aufrechtzuerhalten.

• Auswirkung auf die Systemsteifigkeit:Durch die Vorspannung wird nicht nur Spiel vermieden, sondern auch die Gesamtsteifigkeit des Antriebsstrangs erhöht. Höhere Steifigkeit bedeutet, dass äußere Kräfte – wie Schnittlasten in einer CNC-Fräse – eine minimale Verschiebung verursachen und so die Teilegenauigkeit erhalten.

• Auswirkungen auf die Wiederholbarkeit:Bei eliminiertem Spiel erreicht eine Kugelumlaufspindel eine bidirektionale Wiederholgenauigkeit innerhalb von 1–2 Mikrometern. Bei der Pick-and-Place-Automatisierung bei der Handhabung empfindlicher Elektronik verhindert diese Wiederholgenauigkeit eine Fehlausrichtung der Komponenten und Montagefehler.

Aus steuerungstechnischer Sicht ermöglichen vorgespannte Kugelumlaufspindeln den Betrieb von Servokreisen mit höheren Verstärkungen, ohne Schwingungen auszulösen, wodurch die Einschwingzeit und die Positionsgenauigkeit weiter verbessert werden. Unser Ingenieurteam demonstriert dies häufig mithilfe der Laserkalibrierung: Eine CNC-Achse mit einer vorgespannten Kugelumlaufspindel weist einen Umkehrfehler von weniger als 1 Mikrometer auf, verglichen mit 15–30 Mikrometern bei einer Standard-Leitspindel. In hochpräzisen Bereichen wie dem Formenbau und der Funkenerodiermaschine führt dies direkt zu einer besseren Oberflächengüte und der Eliminierung von Maßhilfslinien.

Darüber hinaus reduziert der Wegfall des Spiels die Stoßkräfte bei der Richtungsumkehr und schützt so den gesamten Antriebsmechanismus vor vorzeitigem Verschleiß. Für jede Anwendung, die eine bidirektionale Bewegung erfordert – sei es ein Portalfräser oder ein Halbleiter-Wafertisch – ist die vorspannungsfähige Kugelumlaufspindel die einzig praktikable Lösung, um eine Positionierung im Submikrometerbereich zu gewährleisten. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. bietet Vorspannungskalibrierungsberichte für jede Präzisionskugelumlaufspindel an und stellt so sicher, dass unsere Kunden Komponenten erhalten, die den strengsten Anforderungen an die Bewegungssteuerung entsprechen.

Fazit: Die entscheidende Rolle von Kugelgewindetrieben in der Präzisionsautomatisierung der nächsten Generation

Präzisionstechnik in CNC-Maschinen und Automatisierungssystemen ist nicht nur eine Frage fortschrittlicher Software oder hochauflösender Encoder; Es hängt im Wesentlichen von der mechanischen Integrität des Linearantriebs ab. Wie wir untersucht haben, bildet die Kugelumlaufspindel – mit ihrem Wälzkörperdesign, der individuellen Vorspannung und der überlegenen Steifigkeit – das Rückgrat der modernen hochpräzisen Bewegungssteuerung. Von der Reduzierung der reibungsbedingten thermischen Drift bis zur Eliminierung von Spiel für eine sofortige Reaktion ist jedes Merkmal eines Kugelgewindetriebs auf das unermüdliche Streben nach engeren Toleranzen und höherem Durchsatz zugeschnitten.

In unserer jahrzehntelangen Fertigungserfahrung bei Suzhou Maitu Screw Rod Manufacturing Co., Ltd. haben wir erlebt, wie die richtige Auswahl und Integration einer Kugelumlaufspindel Standardmaschinen in erstklassige Präzisionsgeräte verwandeln kann. Branchen wie die Luft- und Raumfahrt, die Automobilindustrie, medizinische Geräte und die moderne Elektronik verlassen sich alle auf die Leistungsmaßstäbe, die Präzisions-Kugelumlaufspindeln setzen.

Durch den Einsatz modernster Schleiftechnologie, strenger Qualitätskontrolle und kundenspezifischer Konstruktionskapazitäten stellt unser Werk sicher, dass jede von uns hergestellte Kugelumlaufspindel zu messbaren Verbesserungen bei Genauigkeit, Zuverlässigkeit und Gesamtanlageneffektivität beiträgt. Da sich die Automatisierung mit Industrie 4.0 weiter weiterentwickelt, wird die Nachfrage nach Komponenten, die unter wechselnden Belastungen eine Wiederholgenauigkeit im Mikrometerbereich bieten, nur noch zunehmen. Der Kugelgewindetrieb ist bereit, diese Herausforderung zu meistern und bietet einen bewährten Weg, um die Präzisionsanforderungen der Fertigungslandschaft von morgen zu erreichen – und zu übertreffen.

Sind Sie bereit, die Präzision Ihrer CNC-Maschinen oder Automatisierungssysteme zu steigern?Partner von Suzhou Maitu Schraubenstangenherstellung Co., Ltd.um Kugelumlaufspindeln nach Ihren genauen Spezifikationen konstruieren zu lassen. Unser Expertenteam bietet umfassende Unterstützung, von der Designberatung bis zum Kundendienst, und stellt sicher, dass Ihre Bewegungssteuerungslösungen eine unübertroffene Genauigkeit liefern. Kontaktieren Sie noch heute unser Werk, um ein Angebot anzufordern oder Ihre individuellen Anforderungen an Kugelumlaufspindeln zu besprechen – lassen Sie uns gemeinsam Präzision schaffen.
