C5-Kugelumlaufspindel mit großer Führung für den Materialtransport

Die hochwertige C5-Kugelumlaufspindel mit großer Leitspindel für die Materialhandhabung wurde unabhängig für die Eigenschaften von Materialhandhabungsszenarien entwickelt. Als Rohmaterial wird hochwertiger GCr15-Lagerstahl verwendet, der mit präziser Kaltwalztechnologie und einem strengen Wärmebehandlungsprozess (Härte bis zu HRC 58-62) kombiniert wird und eine hervorragende Verschleißfestigkeit und Ermüdungsbeständigkeit unter häufigen Start-Stopp-Bedingungen gewährleistet.

Die Präzisionssorte C5 (Steigungsfehler ≤ 0,015 mm/300 mm) gewährleistet eine genaue Positionierung der Materialien während der Handhabung und vermeidet Materialversatz und Beschädigungen. Das große Führungsdesign (30 mm bis 80 mm) ermöglicht der Ausrüstung eine schnelle lineare Bewegung und verbessert so die Effizienz der Materialhandhabung erheblich. Gleichzeitig passt sich das integrierte staubdichte und kollisionssichere Design an die staubige und komplexe Arbeitsumgebung von Materialtransportwerkstätten an und verlängert so effektiv die Lebensdauer des Produkts. Mit ausgereifter Produktionstechnologie und gezielter Szenariooptimierung hat sich dieses Produkt zur bevorzugten linearen Übertragungskomponente für automatisierte Materialtransportgeräte entwickelt.

Produktmerkmale

- Szenarioorientierte Optimierung: Als professionelle C5-Kugelumlaufspindel mit großer Leitspindel für die Materialhandhabung ist sie auf Materialhandhabungsszenarien zugeschnitten, optimiert die Start-Stopp-Reaktionsgeschwindigkeit und Positionierungsgenauigkeit und passt perfekt zu den häufigen Hin- und Herbewegungsanforderungen von Staplern, AGVs und Sortiermaschinen.

- Hochpräzise Positionierung C5: Nimmt die Präzisionsklasse C5 an, mit Steigungsfehler ≤ 0,015 mm/300 mm und Wiederholpositionierungsgenauigkeit ≤ 0,006 mm, wodurch eine präzise Ausrichtung der Materialien beim Be- und Entladen und Sortieren gewährleistet und Materialschäden und Handhabungsfehler reduziert werden.

- Große Steigerung der Steigungseffizienz: Die Steigungsspezifikationen reichen von 30 mm bis 80 mm, sodass Materialtransportgeräte lineare Geschwindigkeiten von 1,8 bis 2,5 m/min erreichen können, was die Handhabungseffizienz deutlich verbessert und die Handhabungszyklen verkürzt.

- Häufige Start-Stopp-Anpassung: Optimierte Kugelzirkulationsstruktur und hochfestes Laufbahndesign, reduziert die Aufprallkraft beim Start-Stopp, sorgt für einen stabilen Betrieb bei häufigen Hin- und Herbewegungen und vermeidet Blockaden und Ausfälle.

- Staubdicht und umweltfreundlich: Ausgestattet mit einer integrierten staubdichten Dichtung und einer Antikollisionspufferstruktur, die wirksam verhindert, dass Staub, Schmutz und Materialien in die Laufbahn gelangen, und sich so an die staubige Umgebung von Materialtransportwerkstätten anpasst.

- Leichtes und integriertes Design: Mutter und Flansch verfügen über eine integrierte Schmiedeformung, wodurch das Gesamtgewicht des Produkts reduziert, die Installation auf leichten Materialtransportgeräten wie AGVs erleichtert und die Gerätebelastung verringert wird.

- Geräuscharmer Betrieb: Präzise gefertigte Laufbahn und optimiertes Kugelumlaufsystem minimieren Reibung und Vibration, Betriebsgeräusch ≤55 dB, wodurch eine ruhige Arbeitsumgebung für Materialhandhabungswerkstätten entsteht.

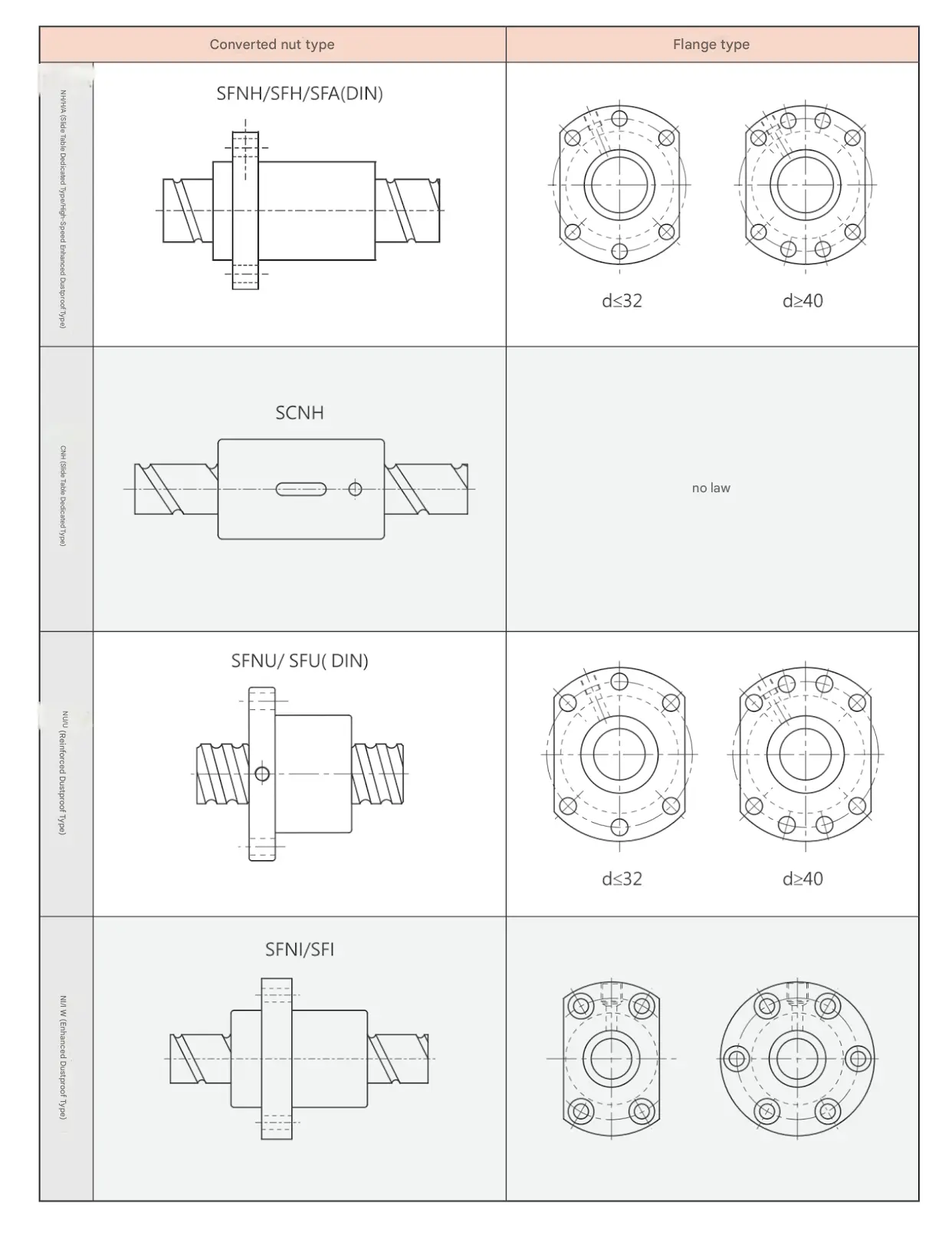

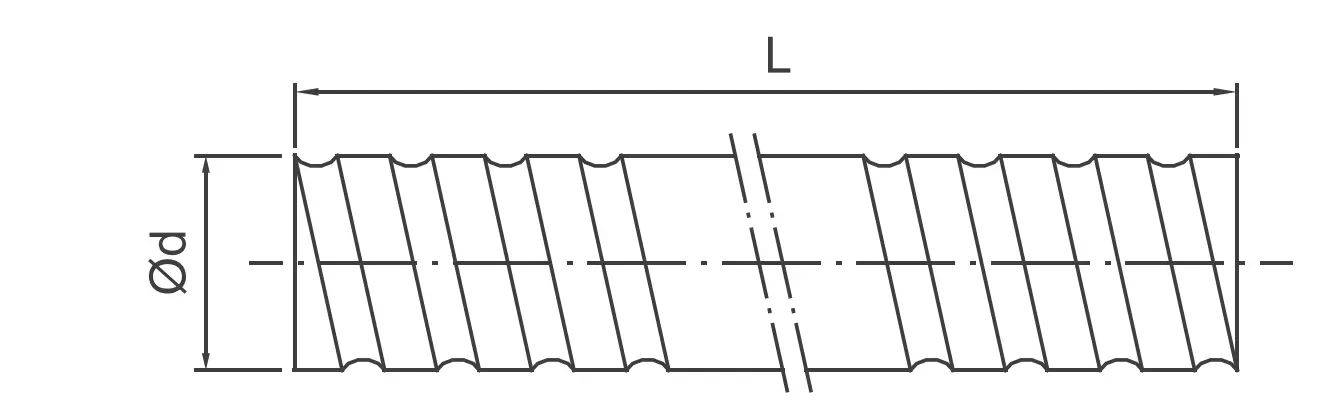

Spezifikationen

Hinweis: Es sind kundenspezifische Spezifikationen (Leitung, Wellendurchmesser, effektive Länge und Schutzstufe) verfügbar, um den unterschiedlichen Anforderungen an Materialtransportgeräte wie AGVs, Stapler und Sortiermaschinen gerecht zu werden. Wir können auch eine Korrosionsschutzbehandlung für feuchte oder korrosive Materialhandhabungsumgebungen anbieten.

Produktvorteile

- Effizienzvorteil: Die C5-Kugelumlaufspindel mit großer Steigung für die Materialhandhabung verfügt über ein Design mit großer Steigung, das die zwei- bis dreifache lineare Geschwindigkeit von Standardschnecken mit kleiner Steigung erreichen kann, was die Handhabungsgeschwindigkeit von Materialien erheblich verbessert, Handhabungszyklen verkürzt und den Durchsatz von Materialhandhabungssystemen erhöht.

- Präzisionsvorteil: Die hohe Präzision des C5 sorgt für eine genaue Positionierung der Materialien beim Be- und Entladen und Sortieren, vermeidet Materialversatz, Beschädigungen und Handhabungsfehler und verbessert die Qualität und Stabilität der Materialhandhabung.

- Vorteil der Szenarioanpassung: Gezielte Optimierung für Materialtransportszenarien mit hervorragender Leistung bei häufigen Start-Stopp- und Hin- und Herbewegungen, Vermeidung von Blockierungen und Ausfällen und Anpassung an die hochintensiven Betriebsanforderungen von Materialtransportgeräten.

- Vorteil der Anpassungsfähigkeit an die Umwelt: Integriertes staubdichtes und kollisionssicheres Design, das sich an die staubige, komplexe Arbeitsumgebung von Materialtransportwerkstätten anpasst, die Auswirkungen von Verunreinigungen auf die Produktlebensdauer verringert und Ausfallzeiten der Ausrüstung minimiert.

- Kosteneinsparungsvorteil: Der Kaltwalz-Produktionsprozess senkt die Produktionskosten, während die lange Lebensdauer und der geringe Wartungsaufwand die Gesamtbetriebskosten von Materialtransportgeräten senken und so eine Kosteneffizienz für die Anwender erzielen.

- Integrationsvorteil: Standardisierte Installationsabmessungen und leichtes Design ermöglichen eine nahtlose Integration mit verschiedenen Materialtransportgeräten (AGVs, Stapler, Sortiermaschinen), wodurch Installations- und Änderungskosten gesenkt und die Effizienz der Projektdurchführung verbessert werden.

Warum einen „großen Vorsprung“ im Materialtransport verwenden?

- Verbesserung der Handhabungseffizienz: Die Materialhandhabung erfordert einen schnellen Materialtransport zwischen verschiedenen Stationen. Durch eine große Voreilung kann eine größere lineare Verschiebung pro Motorumdrehung erreicht werden, wodurch die für die Materialpositionierung und -bewegung erforderliche Zeit verkürzt und die Gesamthandhabungseffizienz des Systems direkt verbessert wird.

- Reduzieren des Energieverbrauchs der Ausrüstung: Um die gleiche Handhabungsgeschwindigkeit zu erreichen, benötigen große Kugelumlaufspindeln eine niedrigere Motordrehzahl, was den Energieverbrauch und die Wärmeentwicklung des Motors reduziert, die Lebensdauer des Motors verlängert und die Gesamtbetriebskosten der Materialtransportausrüstung senkt.

- Anpassung an häufige Start-Stopp-Vorgänge: Materialtransportgeräte benötigen häufige Start-Stopp- und Hin- und Herbewegungen. Das Design mit großen Leitungen kann die Aufprallkraft beim Start-Stopp reduzieren, den Verschleiß von Komponenten verringern und einen stabilen Betrieb der Ausrüstung unter hochintensiven Arbeitsbedingungen gewährleisten.

- Optimieren Sie die Raumnutzung: Große Kugelumlaufspindeln können mit einer kompakteren Struktur längere Hubbewegungen erreichen, wodurch der Installationsraum des Übertragungsmechanismus reduziert wird, was für leichte Materialtransportgeräte wie AGVs, die wenig Platz benötigen, von entscheidender Bedeutung ist.

- Reduzierung der Arbeitskosten: Eine höhere Effizienz bei der Handhabung bedeutet, dass die gleiche Anzahl von Materialien mit weniger Ausrüstung oder kürzeren Arbeitszeiten gehandhabt werden kann, wodurch der Arbeitsaufwand und die Arbeitskosten für die Materialhandhabung reduziert werden.

Schlüsselleistung

- Präzise Leistung: Die C5-Kugelumlaufspindel mit großer Steigung für die Materialhandhabung verwendet die Präzisionsklasse C5 mit einem Steigungsfehler von ≤ 0,015 mm/300 mm und einer Wiederholpositionierungsgenauigkeit von ≤ 0,006 mm, wodurch eine präzise Positionierung der Materialien während der Handhabung gewährleistet und die hochpräzisen Anforderungen der Materialsortierung und -stapelung erfüllt werden.

- Geschwindigkeitsleistung: Bei der Standardmotorgeschwindigkeit (3000 U/min) kann die maximale lineare Geschwindigkeit 1,8–2,5 m/min erreichen, wodurch sie sich an die schnellen Bewegungsanforderungen von Materialtransportgeräten anpasst und die Handhabungseffizienz verbessert.

- Start-Stopp-Leistung: Optimierte Kugelzirkulationsstruktur und Laufbahndesign reduzieren die Aufprallkraft beim Start-Stopp und sorgen für einen stabilen Betrieb unter häufigen Start-Stopp-Bedingungen, ohne Blockierungen oder ungewöhnliche Geräusche.

- Verschleißfestigkeit: Hochwertiger GCr15-Lagerstahl und ein strenger Wärmebehandlungsprozess sorgen für eine hervorragende Verschleißfestigkeit mit einer Lebensdauer von über 60.000 Stunden unter normalen Betriebsbedingungen, wodurch die Austauschkosten gesenkt werden.

- Schutzleistung: Schutzstufe bis zu IP65, verhindert effektiv das Eindringen von Staub, Wasserspritzern und Schmutz in die Laufbahn und passt sich an die komplexe Arbeitsumgebung von Materialtransportwerkstätten an.

- Mechanischer Wirkungsgrad: Behält einen mechanischen Wirkungsgrad von ≥92 %, reduziert den Energieverbrauch von Materialtransportgeräten und hilft Benutzern, Energie zu sparen und Emissionen zu reduzieren.

Fabrikstärke

- Szenarioorientierte F&E-Fähigkeiten: Wir verfügen über ein professionelles F&E-Team bestehend aus mehr als 25 leitenden Ingenieuren, das sich auf die Forschung und Entwicklung von Linearbewegungskomponenten für Materialhandhabungsszenarien konzentriert, über umfangreiche Erfahrung in der Produktoptimierung und -anpassung verfügt und personalisierte Lösungen entsprechend den Geräteparametern des Kunden anbieten kann.

- Fortschrittliche Produktionsausrüstung: Ausgestattet mit über 120 Sätzen fortschrittlicher Produktionsausrüstung, darunter importierte Präzisionskaltwalzmaschinen, Bleipräzisionsprüfgeräte und staubdichte Leistungsprüfgeräte, die die Präzision und Stabilität von C5-Kugelumlaufspindeln mit großem Blei für die Materialhandhabung gewährleisten.

- Strenges Qualitätskontrollsystem: Implementieren Sie eine vollständige Prozessqualitätskontrolle von der Rohstoffbeschaffung bis zum Produktversand, einschließlich Rohstoffinspektion, Prozessinspektion und abschließender Leistungsprüfung, mit 100 % Maß- und Präzisionsprüfung, um sicherzustellen, dass jedes Produkt den C5-Präzisionsstandards entspricht.

- Große Produktionskapazität: Die jährliche Produktionskapazität von mehr als 60.000 Sätzen Kugelumlaufspindeln, einschließlich einer speziellen Produktionslinie für materialtransportspezifische Kugelumlaufspindeln, kann den Großauftragsbedarf der Kunden erfüllen und eine pünktliche Lieferung gewährleisten (3–7 Werktage für Standardmodelle, 7–15 Werktage für kundenspezifische Modelle).

- Professionelle Testmöglichkeiten: Ausgestattet mit einem professionellen Testzentrum, das umfassende Leistungstests für jedes Produkt durchführt, einschließlich Präzisionstests, Geschwindigkeitstests, Verschleißtests und Staubdichtigkeitstests, um sicherzustellen, dass die Produktleistung den Anforderungen des Materialhandhabungsszenarios entspricht.

- Perfekter After-Sales-Service: Das professionelle After-Sales-Service-Team bietet rund um die Uhr technischen Support, einschließlich Anleitung zur Geräteauswahl, Installations-Debugging und Fehlerwartung, um eine zeitnahe Lösung von Kundenproblemen bei der Produktnutzung sicherzustellen.

Produktanwendungen

Die C5-Kugelumlaufspindel mit großer Leitspindel für die Materialhandhabung wird häufig in verschiedenen automatisierten Materialhandhabungsszenarien eingesetzt und deckt die Bereiche Logistik, Fertigung, Lagerhaltung und andere Bereiche ab. Sie eignet sich insbesondere für die folgenden Geräte und Szenarien:

- AGV-Wagen: Werden im linearen Bewegungsmechanismus von AGVs (Automated Guided Vehicles) verwendet und treiben das Heben und Positionieren der Ladeplattform an, um einen schnellen und genauen Materialtransport zwischen Werkstätten und Lagerhallen zu gewährleisten.

- Stapler: Wird im linearen Bewegungsmechanismus von Lagerstaplern eingesetzt und steuert das Heben und die horizontale Bewegung der Staplergabel, um ein schnelles Stapeln und Entnehmen von Waren zu erreichen und die Effizienz des Lagerbetriebs zu verbessern.

- Sortiermaschinen: Werden im linearen Bewegungsmechanismus automatisierter Sortiermaschinen verwendet und treiben die Sortierplatte oder das Förderband an, um eine schnelle und genaue Sortierung von Materialien (z. B. Expresspakete, Industrieteile) zu erreichen.

- Be- und Entladegeräte: Wird in automatischen Be- und Entlademaschinen eingesetzt, steuert die lineare Bewegung des Be- und Entladearms, sorgt für automatisches Be- und Entladen von Materialien und reduziert die manuelle Arbeitsintensität.

- Lagerfördersysteme: Wird im linearen Bewegungsmechanismus von Lagerfördersystemen verwendet und passt die Höhe und Position des Förderbands an, um sich an unterschiedliche Lagerlayouts und Materialhandhabungsanforderungen anzupassen.

- Automatisierte Palettierer: Wird im linearen Bewegungsmechanismus automatisierter Palettierer eingesetzt, um den Palettierarm linear zu bewegen, wodurch eine automatische Stapelung von Materialien erreicht und die Palettierungseffizienz und -qualität verbessert wird.

Wie kann die Langlebigkeit in rauen Umgebungen verbessert werden?

Die C5-Kugelumlaufspindel mit großer Leitspindel für die Materialhandhabung wurde mit gezielten Schutzmaßnahmen für raue Materialhandhabungsumgebungen entwickelt und die folgenden Methoden können ihre Lebensdauer weiter verbessern:

- Wählen Sie die entsprechende Schutzstufe: Wählen Sie entsprechend der spezifischen rauen Umgebung (Staub, Feuchtigkeit, Korrosion) die entsprechende Schutzstufe (IP54-IP65) des Produkts. Wählen Sie für Umgebungen mit hohem Staubgehalt die Schutzart IP65, um zu verhindern, dass Staub in die Laufbahn eindringt. Wählen Sie für feuchte Umgebungen Produkte mit Korrosionsschutzbehandlung.

- Regelmäßige Schmierung und Wartung: Alle 3–6 Monate (abhängig von der Betriebshäufigkeit) hochwertiges Schmierfett hinzufügen, um die Reibung zwischen Kugel und Laufbahn zu verringern, Verschleiß vorzubeugen und die Lebensdauer zu verlängern. Für staubige Umgebungen wird empfohlen, staubdichtes Schmierfett zu verwenden.

- Regelmäßige Reinigung und Inspektion: Reinigen Sie die Oberfläche der Kugelumlaufspindel regelmäßig, um Staub, Ablagerungen und andere Verunreinigungen zu entfernen. Überprüfen Sie die Dichtung auf Beschädigungen und ersetzen Sie sie rechtzeitig, wenn sie beschädigt ist, um zu verhindern, dass Verunreinigungen in die Laufbahn gelangen.

- Vermeiden Sie Überlastbetrieb: Halten Sie sich strikt an den empfohlenen Lastbereich des Produkts, vermeiden Sie Überlastbetrieb, der zu übermäßigem Verschleiß der Laufbahn und der Kugeln führt und die Lebensdauer des Produkts beeinträchtigt.

- Korrosionsschutzbehandlung: Wählen Sie für korrosive Materialhandhabungsumgebungen (z. B. den Umgang mit chemischen Materialien) Produkte mit Korrosionsschutzbeschichtung (z. B. Verzinkung, Verchromung), um die Korrosionsbeständigkeit des Produkts zu verbessern und seine Lebensdauer zu verlängern.

- Ordnungsgemäße Installation: Stellen Sie sicher, dass die Kugelumlaufspindel korrekt installiert ist. Vermeiden Sie Installationsabweichungen, die zu ungleichmäßiger Kraft während des Betriebs führen, den Verschleiß erhöhen und die Lebensdauer beeinträchtigen. Unser Kundendienstteam kann bei Bedarf vor Ort Installationsanleitungen geben.
