Wie können hochpräzise Linearführungen die Genauigkeit, Stabilität und Zuverlässigkeit moderner Bewegungssysteme verbessern?

Artikelzusammenfassung: Ultrapräzise Linearführungensind für Bewegungssysteme unerlässlich, die eine außergewöhnlich genaue Positionierung, reibungslose Bewegung, hohe Steifigkeit und langfristige Wiederholbarkeit erfordern. Von Halbleitergeräten und Präzisionswerkzeugmaschinen bis hin zu Robotik und medizinischen Geräten kann die richtige Linearführung direkten Einfluss auf die Bearbeitungsqualität, die Gerätestabilität und die Betriebskosten haben. In diesem Artikel wird erläutert, wie Ultrapräzisionsführungen funktionieren, welche Spezifikationen am wichtigsten sind, wie Präzisionsklassen verglichen werden und was Käufer bei der Auswahl einer zuverlässigen Lösung von einem professionellen Hersteller wie z. B. berücksichtigen solltenMaitu.

Inhaltsverzeichnis

• Warum sind hochpräzise Linearführungen wichtig?
• Welche technischen Merkmale zeichnen eine Hochleistungs-Linearführung aus?
• Wie wirken sich Präzisionsgrade und Toleranzen auf die Leistung aus?
• Welche Materialien und Oberflächenbehandlungen unterstützen eine langfristige Genauigkeit?
• Wo werden Ultrapräzisions-Linearführungen häufig eingesetzt?
• Wie sollten Sie die richtige Linearführung auswählen?
• Welche Qualitätskontrolle sollten Käufer erwarten?
• Häufig gestellte Fragen
• Letzte Gedanken

Warum sind hochpräzise Linearführungen wichtig?

In der modernen Automatisierung geht es bei linearen Bewegungen nicht mehr nur darum, eine Komponente von Punkt A nach Punkt B zu bewegen. Halbleiterfertigung, Präzisionsprüfung, CNC-Bearbeitung, Robotik und medizinische Geräte erfordern oft wiederholbare Bewegungen mit extrem kleinen Abweichungen. Bei diesen Anwendungen können bereits wenige Mikrometer geometrischer Fehler die Produktqualität, Montagegenauigkeit oder Messergebnisse beeinflussen.

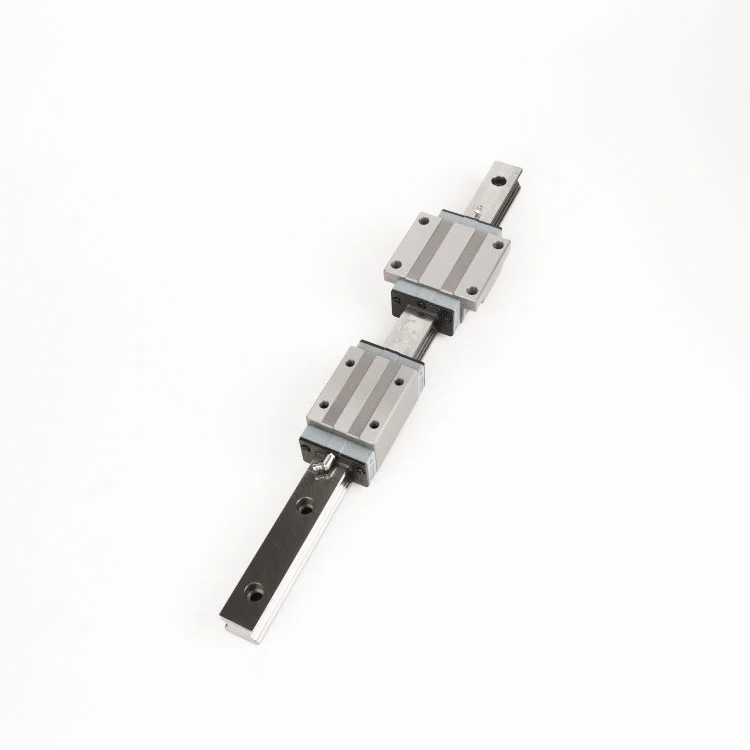

Ultrapräzisions-Linearführungen bieten eine kontrollierte Rollbewegungsschnittstelle zwischen einer Führungsschiene und einem Schlitten. Ihre optimierte Laufbahngeometrie, sorgfältig geschliffene Montageflächen und kontrollierte Fertigungstoleranzen tragen dazu bei, unerwünschte Vibrationen, Positionsschwankungen und mechanisches Spiel zu minimieren.

Maitu entwickelt Linearbewegungsprodukte für anspruchsvolle Industrieanwendungen und verfügt über mehr als 12 Jahre Erfahrung in der Herstellung von Präzisionskomponenten und damit verbundenen Lösungen. Seine hochpräzisen Führungsbahnen sind auf Steifigkeit, Maßhaltigkeit, Tragfähigkeit und Langzeitzuverlässigkeit ausgelegt und eignen sich daher für Systeme, in denen herkömmliche Linearführungen möglicherweise keine ausreichende Genauigkeit bieten.

Der Wert einer Ultrapräzisionsführung beschränkt sich daher nicht auf ihre Maßtoleranz. Es ist die Kombination aus geometrischer Genauigkeit, Materialeigenschaften, Vorspannungsverhalten, Installationsqualität, Schmierung, Abdichtung und Qualitätsprüfung, die die Bewegungsleistung in der Praxis bestimmt.

Welche technischen Merkmale zeichnen eine Hochleistungs-Linearführung aus?

Eine Präzisionslinearführung sollte als vollständige Bewegungskomponente und nicht anhand einer einzelnen Genauigkeitszahl bewertet werden. Mehrere technische Merkmale wirken zusammen, um seine Leistung zu bestimmen.

Vierpunktkontakt und Lastverteilung

Eine optimierte Laufbahnstruktur kann die aufgebrachten Lasten auf mehrere Kontaktpunkte verteilen. Dies trägt dazu bei, dass die Führung Radialkräfte, Seitenkräfte und Momentbelastungen effektiver bewältigen kann, insbesondere bei mehrachsigen Geräten.

Präzisionsgeschliffene Oberflächen

Geschliffene Laufbahnen und Montageflächen tragen zu einem gleichmäßigeren Schlittenlauf und einer verbesserten Maßhaltigkeit bei. Maitu spezifiziert für seine Ultrapräzisionsserie geschliffene Laufbahnen mit einer Oberflächengüte von ca. Ra 0,4–0,8 μm.

Hohe Steifigkeit

Die Steifigkeit ist besonders wichtig, wenn die Führung schwere Werkzeuge, Schneidkräfte, Inspektionsmodule oder mehrachsige Mechanismen trägt. Eine starre Führung kann dazu beitragen, Verformungen zu reduzieren und die Positionsstabilität unter Arbeitslasten aufrechtzuerhalten.

Zuverlässige Abdichtung und Schmierung

Bei linearen Bewegungssystemen ist die Verschmutzung ein großes Problem. Integrierte Multi-Labyrinth-Dichtungen können dabei helfen, zu verhindern, dass Verunreinigungen an die Wälzkörper und Laufbahnen gelangen. Optionale Schmierlösungen können den Wartungsaufwand bei längerem Betrieb weiter reduzieren.

• Stabile und reibungslose lineare Bewegung
• Hohe Belastbarkeit und Momentenbelastbarkeit
• Reduzierte Vibrationen während der Fahrt
• Kontrollierte Montage- und Laufgenauigkeit
• Schutz vor Staub und äußeren Verunreinigungen
• Längere Wartungsintervalle bei richtiger Schmierung

Wie wirken sich Präzisionsgrade und Toleranzen auf die Leistung aus?

Der Präzisionsgrad bestimmt, wie genau kritische Abmessungen und geometrische Eigenschaften kontrolliert werden. Bei Anwendungen mit mehreren parallelen Schienen oder koordinierten Achsen ist die Konsistenz zwischen den Führungsschienen besonders wichtig, da sich während der Installation und des Betriebs kleine Maßunterschiede ansammeln können.

Die Produktionsdaten von Maitu bieten beispielsweise mehrere Präzisionsgrade, darunter N, H, P, SP und UP. Die UP-Klasse stellt die höchste Präzisionskategorie im aufgeführten Bereich dar.

Hinweis: Die angezeigten Werte sind Produktionsparameter für Höhen- und Breitenzugabe (△H und △W) und sollten zusammen mit der spezifischen Führungskonfiguration und den Anwendungsanforderungen bewertet werden.

Bei Systemen, die eine synchronisierte Bewegung erfordern, kann die Auswahl einer höheren Präzisionsklasse zu einer größeren Maßhaltigkeit führen. Allerdings ist die höchste Güteklasse nicht automatisch für jede Maschine die beste Wahl. Käufer sollten die erforderliche Genauigkeit, Last, Schienenlänge, Installationsbedingungen, Betriebsumgebung und Gesamtprojektkosten abwägen.

Welche Materialien und Oberflächenbehandlungen unterstützen eine langfristige Genauigkeit?

Die Materialauswahl hat direkten Einfluss auf Härte, Verschleißfestigkeit, Dimensionsstabilität und Lebensdauer. Chromhaltiger Wälzlagerstahl mit hohem Kohlenstoffgehalt, beispielsweise SUJ2-äquivalenter Werkstoff, wird häufig für anspruchsvolle Wälzkontaktkomponenten verwendet, da er nach entsprechender Wärmebehandlung eine hohe Härte erreichen kann.

Die hochpräzise Linearführungsserie von Maitu verwendet kohlenstoffreichen Chrom-Lagerstahl mit einer spezifizierten Härte von etwa 58–62 HRC. Präzise geschliffene Laufbahnen und eine kontrollierte Wärmebehandlung tragen dazu bei, eine stabile Kontaktfläche für den Dauerbetrieb zu schaffen.

Abhängig von der Anwendungsumgebung können auch Oberflächenbehandlungen in Betracht gezogen werden. Schwarzoxid- und stromlose Nickelbeschichtung können zusätzlichen Oberflächenschutz bieten und können nützlich sein, wenn Korrosionsbeständigkeit oder Umweltbeständigkeit eine wichtige Rolle spielen.

• Grundmaterial:Chromhaltiger Lagerstahl mit hohem Kohlenstoffgehalt
• Härte:Ungefähr 58–62 HRC
• Rennstreckenende:Ungefähr Ra 0,4–0,8 μm
• Optionaler Schutz:Schwarzoxid- oder stromlose Nickelbeschichtung

Wo werden Ultrapräzisions-Linearführungen häufig eingesetzt?

Je strenger die Bewegungsanforderungen sind, desto größer ist der potenzielle Wert einer hochpräzisen Führung. Diese Komponenten sind besonders relevant, wenn Geräte eine wiederholbare Positionierung beibehalten müssen, während sie kontinuierliche Bewegungen oder externe Lasten bewältigen.

Halbleiterausrüstung

Geräte zur Handhabung, Inspektion, Ausgabe und Verpackung von Wafern können eine stark kontrollierte Bewegung erfordern. Eine stabile Linearführung trägt dazu bei, dass Positionierungssysteme die Wiederholgenauigkeit aufrechterhalten und unerwünschte Vibrationen reduzieren.

Präzisionswerkzeugmaschinen

CNC- und andere hochpräzise Bearbeitungsgeräte sind auf starre Bewegungskomponenten angewiesen, um die Schnittgenauigkeit und die wiederholbare Werkzeugpositionierung zu unterstützen.

Industrierobotik

Linearachsen, die mit Robotersystemen verwendet werden, können wechselnden Belastungen und komplexen Bewegungsmustern ausgesetzt sein. Eine hohe Momentenbelastbarkeit kann dazu beitragen, die Stabilität in mehrachsigen Konfigurationen aufrechtzuerhalten.

Präzisionsmessgeräte

Messgeräte reagieren besonders empfindlich auf mechanische Abweichungen. Reibungslose Bewegungen und kontrollierte geometrische Toleranzen können dazu beitragen, mechanische Messfehlerquellen zu reduzieren.

Medizinische Ausrüstung

Medizinische Fertigungs- und Präzisionsinstrumente erfordern häufig eine zuverlässige Positionierung, kontrollierte Bewegung und einen angemessenen Oberflächenschutz. Bei der Auswahl der Führungen sollten sowohl die mechanische Leistung als auch die Umgebungsanforderungen berücksichtigt werden.

Wie sollten Sie die richtige Linearführung auswählen?

Die Auswahl einer Führungsschiene allein aufgrund der angegebenen Präzisionsklasse kann zu einer ungeeigneten Konstruktion führen. Ein besserer Ansatz besteht darin, die gesamte Betriebsumgebung und die mechanischen Anforderungen zu bewerten.

1. Ermitteln Sie die erforderliche Positioniergenauigkeit:Definieren Sie die Zielgenauigkeit, Wiederholbarkeit und zulässige geometrische Abweichung.
2. Berechnen Sie statische und dynamische Belastungen:Berücksichtigen Sie Nutzlast, Beschleunigung, Schnittkraft, Momentlasten und Lastverteilung.
3. Schienenlänge prüfen:Bei längeren Schienen können unterschiedliche Toleranzanforderungen gelten, daher sollten Länge und Präzisionsgrad gemeinsam bewertet werden.
4. Bewerten Sie die Umgebungsbedingungen:Berücksichtigen Sie Staub, Feuchtigkeit, Temperatur, korrosive Substanzen und Reinraumanforderungen.
5. Geeignetes Schmiermittel auswählen:Eine ordnungsgemäße Schmierung ist für die Reduzierung der Reibung und die Unterstützung einer gleichbleibenden Rollleistung unerlässlich.
6. Bestätigen Sie die Installationsgenauigkeit:Selbst eine hochpräzise Führung kann eine falsch bearbeitete oder schlecht ausgerichtete Montagefläche nicht ausgleichen.
7. Prüfunterlagen anfordern:Technische Inspektionsberichte liefern nützliche Beweise dafür, dass gelieferte Komponenten den vereinbarten Spezifikationen entsprechen.

Bei Projekten mit anspruchsvollen Anforderungen sollten Ingenieure vor der endgültigen Festlegung der Spezifikation auch die Wagenkonfiguration, die Vorspannung, die Montagemethode, die Schienenparallelität, die Interaktion zwischen Antriebssystem und den erwarteten Wartungszyklus berücksichtigen.

Welche Qualitätskontrolle sollten Käufer erwarten?

Präzisionskomponenten erfordern eine messbare Qualitätskontrolle und nicht nur eine visuelle Inspektion. Ein professioneller Lieferant sollte über Prozesse verfügen, die Rohstoffe, Wärmebehandlung, Schleifen, Maßprüfung, Laufleistung und Endkontrolle abdecken.

Maitu gibt an, dass sein Herstellungsprozess eine ERP-basierte Qualitätsrückverfolgbarkeit von der Lagerung von kohlenstoffreichem Chrom-Lagerstahl über die Wärmebehandlung, das Präzisionsschleifen bis hin zur Endkontrolle nutzt. Darüber hinaus werden die Führungsschienen einer Profilprojektion, einer Geräuschbewertung und einer Belastungsprüfung unterzogen, wobei bei Bestellungen eine Prüfdokumentation bereitgestellt wird.

Dieser Ansatz ist für OEMs und Entwicklungsteams wichtig, da nachverfolgbare Inspektionsdaten die eingehende Qualitätskontrolle, Projektdokumentation und langfristige Wartungsentscheidungen unterstützen können.

Maitu berichtet außerdem über mehr als 16.000 Spezifikationen von Präzisionsgewindetrieben und linearen Komponenten, die seit der Gründung des Unternehmens in Suzhou entwickelt wurden, sowie über Erfahrungen bei der Betreuung von mehr als 5.000 Kunden weltweit. Zu den Produktionsressourcen gehören Anlagen in Suzhou und Dongguan, die sowohl kleine Mengen als auch größere Produktionsaufträge abdecken.

Häufig gestellte Fragen

Was sind Ultrapräzisions-Linearführungen?

Ultrapräzisions-Linearführungen sind hochpräzise Linearbewegungskomponenten, die für Anwendungen entwickelt wurden, die eine kontrollierte Positionierung, gleichmäßige Bewegung, hohe Steifigkeit und konsistente geometrische Toleranzen erfordern. Sie werden häufig in Halbleitergeräten, Präzisionswerkzeugmaschinen, Robotik, Messgeräten und der medizinischen Fertigung eingesetzt.

Was unterscheidet UP-Linearführungen von Standardqualitäten?

Führungsschienen der UP-Klasse werden mit engeren Maßtoleranzen als Standardqualitäten hergestellt. Die aufgeführten Produktionsparameter von Maitu zeigen beispielsweise eine △H- und △W-Zugabe von 2 μm für UP-Grade-Schienen mit Längen bis zu 500 mm. Die tatsächliche Eignung einer Sorte hängt vom gesamten Maschinendesign und der erforderlichen Genauigkeit ab.

Welches Material wird üblicherweise für hochpräzise Linearführungen verwendet?

Chromlagerstahl mit hohem Kohlenstoffgehalt wird üblicherweise für anspruchsvolle Linearbewegungsanwendungen ausgewählt, da er nach der Wärmebehandlung eine hohe Härte und Verschleißfestigkeit erreichen kann. Maitu spezifiziert für seine Ultrapräzisionsserie SUJ2-äquivalentes Material mit einer Härte von ca. 58–62 HRC.

Wie kann die Lebensdauer von Linearführungen verbessert werden?

Korrekter Einbau, geeignete Vorspannung, geeignete Schmierung, Verschmutzungskontrolle, richtige Lastverteilung und regelmäßige Inspektion tragen alle zur Lebensdauer bei. Abgedichtete Führungsbahnen und geeignete Oberflächenbehandlungen können in anspruchsvollen Betriebsumgebungen zusätzlichen Schutz bieten.

Sind Ultrapräzisionsführungen für Reinraum- oder Halbleiteranwendungen geeignet?

Sie können geeignet sein, wenn die Führungskonfiguration, Schmierung, Abdichtung, Oberflächenbehandlung und Sauberkeitsanforderungen richtig auf die Anwendung abgestimmt sind. Für sensible Umgebungen sollten Käufer vor der Bestellung die Anforderungen an Material, Beschichtung, Schmierung, Partikelkontrolle und Inspektion mit dem Lieferanten besprechen.

Letzte Gedanken

Ultrapräzise Linearführungen spielen eine entscheidende Rolle in Anwendungen, bei denen Bewegungsgenauigkeit, Steifigkeit, Wiederholbarkeit und Zuverlässigkeit direkten Einfluss auf die Geräteleistung haben. Die Auswahl der richtigen Lösung erfordert mehr als den Vergleich nomineller Präzisionsklassen. Materialqualität, Laufbahnoberfläche, Lastverteilung, Abdichtung, Schmierung, Installationsbedingungen, Inspektionsverfahren und Anwendungsanforderungen sollten alle gemeinsam berücksichtigt werden.

Mit mehr als 12 Jahren Erfahrung in der Präzisionslinearbewegungstechnologie, einem breiten Produktportfolio, detaillierten Produktionsparametern und nachvollziehbaren Qualitätskontrollprozessen bietet Maitu Linearführungslösungen für anspruchsvolle Industrieanwendungen. Wenn Sie Führungen für CNC-Geräte, Halbleitermaschinen, Robotik, Präzisionsmessung oder medizinische Fertigung evaluieren, erfahren Sie mehr über Ultra Precision Linear Guides undKontaktieren Sie unsum Ihre Genauigkeits-, Last-, Schienenlängen-, Umgebungs- und Anpassungsanforderungen zu besprechen.
