Wie kann eine C7-Kugelumlaufspindel mit großer Leitspindel für die Materialhandhabung Geschwindigkeit, Präzision und Hochleistungsleistung verbessern?

Artikelzusammenfassung:Materialtransportgeräte erfordern schnelle lineare Bewegungen, zuverlässige Positionierung, hohe Tragfähigkeit und einen stabilen Betrieb unter häufigen Start-Stopp-Bedingungen. DerC7-Kugelumlaufspindel mit großer Führung für den MaterialtransportausMaitukombiniert C7-Präzision, Getriebe mit großer Steigung, hochfester Konstruktion und kundenspezifischen Konfigurationen zur Unterstützung von AGVs, Lagerstaplern, Hebebühnen, Materialtransportrobotern und automatisierten Logistiksystemen.

Inhaltsverzeichnis

1. Warum benötigt die Materialhandhabung eine C7-Kugelumlaufspindel mit großer Steigung?
2. Was sind die Kernfunktionen?
3. Welche Spezifikationen sollten Käufer vergleichen?
4. Wie verbessert es die Materialtransportleistung?
5. Wo wird es verwendet?
6. Wie sollten Sie das richtige Modell auswählen?
7. Welche Wartungsmaßnahmen verlängern die Lebensdauer?
8. Häufig gestellte Fragen

Warum benötigt die Materialhandhabung eine C7-Kugelumlaufspindel mit großer Steigung?

Von modernen Materialtransportsystemen wird erwartet, dass sie immer schwerere Lasten bewegen und dabei kurze Zykluszeiten und wiederholbare Positionierungen gewährleisten. Herkömmliche mechanische Getriebekomponenten können Probleme haben, wenn die Ausrüstung im Laufe des Arbeitstages wiederholt beschleunigen, verlangsamen, anhalten, rückwärts fahren und neu positionieren muss.

Eine Kugelumlaufspindel wandelt den rotierenden Motorantrieb in eine kontrollierte lineare Bewegung um, indem die rollenden Kugeln zwischen der Spindel und der Mutter umgewälzt werden. Dieser Rollkontaktmechanismus trägt zur Reduzierung der Reibung bei und sorgt gleichzeitig für eine effiziente und präzise Übertragung. Bei Materialhandhabungsgeräten bietet eine große Steigungskonfiguration einen weiteren wichtigen Vorteil: Die Schraube kann einen längeren linearen Weg pro Umdrehung erreichen.

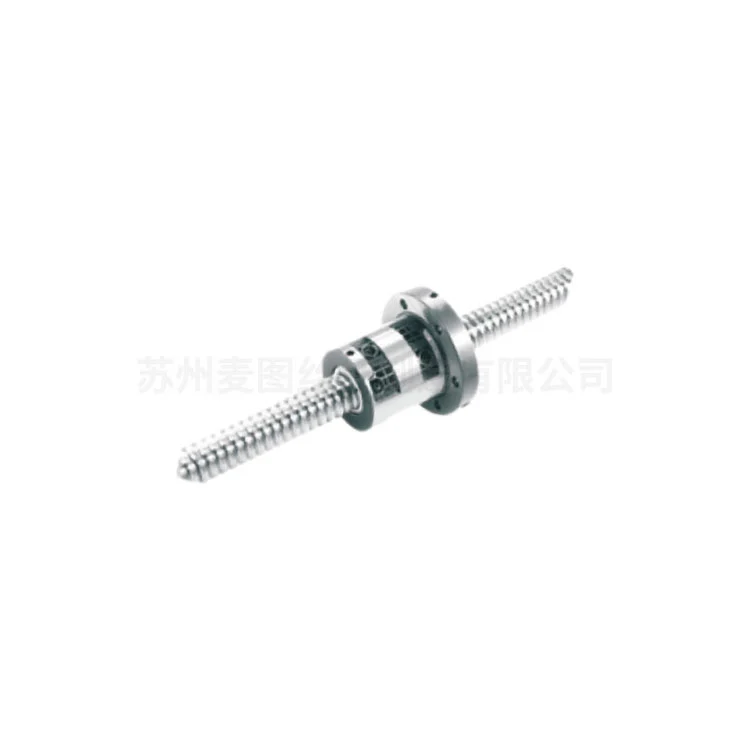

Die C7-Kugelumlaufspindel mit großer Leitspindel von Maitu für den Materialtransport wurde speziell für diese Anforderungen entwickelt. Seine C7-Präzisionssorte, die große Steigungsgeometrie, die Konstruktion aus hochfestem legiertem Stahl und das lastorientierte Design machen ihn für anspruchsvolle Anwendungen wie Heben, Übertragen, Positionieren und automatisierte Bewegungen geeignet.

Gemäß den veröffentlichten Spezifikationen des Herstellers sind ausgewählte Konfigurationen für Lasten von ca. 500 kg bis 5.000 kg ausgelegt, während kundenspezifische Designs je nach Anwendungsanforderungen entwickelt werden können. Das Produkt ist auch für den Einsatz in Werkstätten, Lagerhäusern, Logistikzentren und anderen industriellen Umgebungen geeignet.

Was sind die Kernfunktionen?

1. Robuste, tragende Konstruktion

Materialtransportsysteme können nicht nur statischen Belastungen ausgesetzt sein, sondern auch dynamischen Kräften, die beim Beschleunigen, Abbremsen, Heben und Stoppen entstehen. Die Kugelumlaufspindel besteht aus hochfestem legiertem Stahl und präziser Verarbeitung, um anspruchsvollen Lastbedingungen standzuhalten.

• Entwickelt für Schwerlast-Getriebeanwendungen
• Hohe Widerstandsfähigkeit gegen Stöße bei wiederholter Bewegung
• Geeignet zum Heben und Transportieren schwerer Materialien
• Erhältlich in kundenspezifischen Abmessungen für unterschiedliche Gerätestrukturen

2. C7-Präzision für kontrollierte Positionierung

Wenn ein Materialtransportsystem Produkte an einem definierten Ort platzieren muss, kommt es auf die Positionierungsgenauigkeit an. Die veröffentlichten Produktinformationen geben einen Positionierungsfehler innerhalb von ±0,02 mm an und bieten Systementwicklern eine nützliche Präzisionsreferenz.

Dadurch eignet sich die Konfiguration für automatisierte Handhabungsaufgaben, bei denen unkontrollierte Bewegungen oder Positionierungsabweichungen nachgelagerte Vorgänge beeinträchtigen könnten.

3. Große Führung für schnellere lineare Bewegung

Die Steigung bestimmt, wie weit sich die Mutter bei einer Umdrehung der Schraube axial bewegt. Eine größere Steigung kann einen größeren linearen Weg pro Motorumdrehung ermöglichen, was besonders nützlich ist, wenn Materialtransportgeräte eine schnelle Bewegung über einen relativ langen Hub erfordern.

Aus diesem Grund kann eine Kugelumlaufspindel mit großer Steigung Konstrukteuren dabei helfen, Getriebegeschwindigkeit, Motorleistung und Gerätezykluszeit in Einklang zu bringen, ohne einfach die Motordrehzahl zu erhöhen.

4. Anpassungsfähigkeit an häufigen Start-Stopp-Betrieb

AGVs, Lagerstapler, Hebebühnen, Transfersysteme und Handhabungsroboter durchlaufen häufig wiederholte Beschleunigungs- und Verzögerungszyklen. Die Produktstruktur ist so konzipiert, dass sie den mit diesen Betriebsmustern verbundenen Stößen und Ermüdungserscheinungen standhält.

5. Anpassbare mechanische Konfiguration

Materialtransportmaschinen haben selten identische Abmessungen. Maitu bietet maßgeschneiderte Optionen für Durchmesser, Steigung, Richtung, Mutterkonfiguration, Länge und andere mechanische Anforderungen. Dadurch können Ingenieure eine Getriebekomponente entsprechend der tatsächlichen Maschinenarchitektur auswählen, anstatt eine Standardkomponente in ein ungeeignetes Design zu zwingen.

Welche Spezifikationen sollten Käufer vergleichen?

Vor dem Kauf eines Kugelgewindetriebs sollten Ingenieure gemeinsam Durchmesser, Steigung, Präzision, Mutterntyp, Hublänge, Lastanforderungen und Einbaurichtung bewerten. Eine Komponente mit einem geeigneten Durchmesser, aber einer ungeeigneten Leitungs- oder Mutternkonfiguration liefert möglicherweise nicht die erwartete Systemleistung.

Das veröffentlichte Sortiment zeigt, dass das gleiche Produktkonzept unterschiedliche Maschinengrößen und Handhabungsanforderungen abdecken kann. Für kundenspezifische Geräte sollten vor der endgültigen Spezifikation Last, Geschwindigkeit, Hub, Montageabmessungen, Arbeitszyklus und Umgebungsbedingungen angegeben werden.

Wie verbessert es die Materialtransportleistung?

Höhere Übertragungseffizienz

Der Hersteller gibt an, dass das Produkt im Betrieb einen mechanischen Wirkungsgrad von über 90 % aufrechterhalten kann. Eine hohe Übertragungseffizienz trägt dazu bei, Energieverluste zwischen Motor und Linearmechanismus zu reduzieren, was für Geräte, die kontinuierlich arbeiten oder häufige Bewegungszyklen ausführen, von Nutzen sein kann.

Schnellere Handhabungszyklen

Die Geometrie mit großer Steigung ermöglicht mehr lineare Bewegung pro Umdrehung. Dies kann dazu beitragen, die Reisezeit für das Heben, Umsetzen, Positionieren und andere sich wiederholende Handhabungsvorgänge zu verkürzen.

Genaue Positionierung

C7-Präzision unterstützt kontrollierte lineare Bewegungen. In automatisierten Lagern und Produktionsumgebungen kann die wiederholbare Positionierung dabei helfen, die Ausrüstung an Förderbändern, Lagerorten, Arbeitsstationen und Ladepunkten auszurichten.

Stabiler Hochleistungsbetrieb

Hochfeste Materialien und eine schlagfeste Konstruktion sind wichtig, wenn die Schnecke unter hohen Belastungen oder häufigem Beschleunigen und Abbremsen arbeitet. Die richtige Dimensionierung ist nach wie vor wichtig, da die tatsächliche Tragfähigkeit vom gesamten mechanischen System und den Betriebsbedingungen abhängt.

Wo wird es verwendet?

Die große C7-Kugelumlaufspindel für die Materialhandhabung eignet sich für eine Vielzahl automatisierter und industrieller Handhabungssysteme.

• Lagerstapler:Unterstützt Hebe- und Positionierungsvorgänge in Lagersystemen.
• AGVs:Kann in lineare Hebe- oder Positionierungsmechanismen integriert werden, die in fahrerlosen Transportfahrzeugen verwendet werden.
• Materialtransportroboter:Bietet lineare Übertragung für automatisierte Übertragung und Positionierung.
• Schwerlasthebebühnen:Geeignet für vertikale Bewegungen, bei denen Tragfähigkeit und Positionierung wichtig sind.
• Transferwagen:Unterstützt die kontrollierte Bewegung von Rohstoffen, Komponenten und Fertigprodukten.
• Logistikausrüstung:Integrierbar in Sortier-, Be- und Entladesysteme sowie automatisierte Transfersysteme.
• Industriewerkstätten:Hilft bei der Automatisierung des Materialtransports zwischen verschiedenen Produktionsbereichen.

Bei komplexen automatisierten Systemen sollte die Kugelumlaufspindel zusammen mit dem Servomotor, der Kupplung, der Linearführung, dem Stützlager, dem Schmiersystem und dem Steuerungssystem bewertet werden. Die Übertragungskomponente ist nur ein Teil der gesamten Bewegungsarchitektur.

Wie sollten Sie das richtige Modell auswählen?

Die Auswahl eines Kugelgewindetriebs sollte mit den tatsächlichen Betriebsbedingungen und nicht nur mit dem Produktnamen beginnen. Ein praktischer Auswahlprozess umfasst folgende Schritte:

1. Bestimmen Sie die Belastung:Berechnen Sie die statischen und dynamischen Belastungen, denen die Schraube standhalten muss.
2. Definieren Sie den erforderlichen Weg:Ermitteln Sie den effektiven Hub und die maximale Schraubenlänge.
3. Stellen Sie die gewünschte Geschwindigkeit ein:Bestimmen Sie die gewünschte Lineargeschwindigkeit und berechnen Sie die entsprechende Schneckendrehzahl.
4. Wählen Sie den Lead aus:Eine größere Steigung sorgt im Allgemeinen für eine größere lineare Bewegung pro Umdrehung und kann Hochgeschwindigkeitsfahrten unterstützen.
5. Bestätigen Sie die Präzisionsanforderungen:C7 kann für viele allgemeine Automatisierungs- und Materialtransportanwendungen geeignet sein, während Systeme mit höherer Präzision möglicherweise eine andere Präzisionsklasse erfordern.
6. Einbauraum prüfen:Bestätigen Sie Wellendurchmesser, Mutterabmessungen, Stützstruktur und verfügbaren Montageraum.
7. Berücksichtigen Sie die Umgebung:Staub, Feuchtigkeit, Temperatur, Kontamination und Korrosionsrisiken sollten vor der endgültigen Konfiguration berücksichtigt werden.

Für eine maßgeschneiderte Lösung empfiehlt Maitu, die Ausrüstungslast, die Handhabungsgeschwindigkeit, die Installationsabmessungen und die Arbeitsumgebung bereitzustellen, damit das Ingenieurteam bei der Modellanpassung und -konfiguration behilflich sein kann.

Welche Wartungsmaßnahmen verlängern die Lebensdauer?

Auch ein robuster Kugelgewindetrieb bedarf entsprechender Wartung. Eine ordnungsgemäße Schmierung und Kontaminationskontrolle sind besonders wichtig, da Schmutz die Wälzkörper und Laufbahnoberflächen beeinträchtigen kann.

• Regelmäßig schmieren:Der veröffentlichte Wartungsleitfaden empfiehlt etwa alle 120 Betriebsstunden ein verschleißfestes Hochtemperaturfett mit Anpassungen entsprechend den tatsächlichen Arbeitsbedingungen.
• Halten Sie die Schraube sauber:Entfernen Sie Staub, Späne und andere Verunreinigungen aus dem Schrauben- und Mutterbereich.
• Überprüfen Sie die Schutzkonstruktion:Überprüfen Sie Staubschutzhüllen und zugehörige Schutzkomponenten auf Beschädigungen.
• Überlastung vermeiden:Der Betrieb außerhalb des vorgesehenen Lastbereichs kann den Verschleiß beschleunigen und die Schraube oder Kugeln beschädigen.
• Regelmäßig prüfen:Überprüfen Sie Befestigung, Gewindeverschleiß, Kugelbewegung, Vibration, Positionierungsgenauigkeit und ungewöhnliche Geräusche.
• Nutzen Sie bei Bedarf professionellen Service:Gewindeschäden, Kugelklemmen oder schwerwiegende Belastungsprobleme sollten von qualifizierten Technikern beurteilt werden.

Letztendlich sollten die Wartungsintervalle an die tatsächliche Einschaltdauer, den Verschmutzungsgrad, die Belastung, die Geschwindigkeit, die Schmierungsart und die Empfehlungen des Herstellers angepasst werden.

Häufig gestellte Fragen

Welche Tragfähigkeit ist vorhanden?

Die veröffentlichten Produktinformationen geben je nach gewähltem Durchmesser und Modell einen Belastungsbereich von ca. 500 kg bis 5.000 kg an. Die tatsächlich zulässige Belastung sollte durch anwendungsspezifische Berechnungen bestätigt werden.

Kann es in staubigen Lagerumgebungen funktionieren?

Ja. Das Produkt wurde im Hinblick auf Staubbeständigkeit und Korrosionsschutz für industrielle Handhabungsumgebungen entwickelt. Eine ordnungsgemäße Abdichtung, Reinigung und Schmierung bleibt für den langfristigen Betrieb wichtig.

Ist es für häufige Start-Stopp-Anwendungen geeignet?

Ja. Sein Design legt besonderen Wert auf Schlagfestigkeit und Ermüdungsfestigkeit bei Anwendungen mit wiederholtem Beschleunigen, Abbremsen, Starten und Stoppen.

Wie wähle ich das richtige Modell aus?

Stellen Sie die erforderliche Last, Lineargeschwindigkeit, Hublänge, Installationsabmessungen, Betriebsrichtung, Arbeitszyklus und Umgebungsbedingungen bereit. Mithilfe dieser Parameter können der geeignete Durchmesser, die Steigung, die Mutternkonfiguration und die Gesamtspezifikation bewertet werden.

Kann die Kugelumlaufspindel individuell angepasst werden?

Ja. Maitu bietet kundenspezifische Konfigurationen an, die Abmessungen, Steigung, Richtung, Mutterntyp, Länge und andere Anforderungen für spezielle Materialtransportgeräte abdecken.

Wie lange ist die Garantiezeit?

In den veröffentlichten Produktinformationen des Herstellers ist eine Garantiezeit von 12 Monaten für nicht vom Menschen verursachte Qualitätsprobleme vorbehaltlich der geltenden Garantiebedingungen angegeben.

Fazit: Auswahl des richtigen Getriebes für die automatisierte Handhabung

Eine gut ausgewählte Kugelumlaufspindel kann die Geschwindigkeit, Positionierungskonsistenz, Energieeffizienz und Betriebsstabilität von Materialtransportgeräten direkt beeinflussen. Die C7-Kugelumlaufspindel mit großer Steigung für den Materialtransport kombiniert ein Getriebe mit großer Steigung mit C7-Präzision, hochfester Konstruktion und Anpassungsoptionen für AGVs, Lagerstapler, Handhabungsroboter, Hebebühnen und automatisierte Logistikausrüstung. Für Projekte, die bestimmte Last-, Geschwindigkeits-, Hub- oder Installationskonfigurationen erfordern, erfahren Sie mehr über die C7-Kugelumlaufspindel mit großer Steigung für den Materialtransport odercoKontaktieren Sie unsmit Ihren Anwendungsanforderungen, um eine geeignete Lösung mit dem Ingenieurteam von Maitu zu besprechen.
