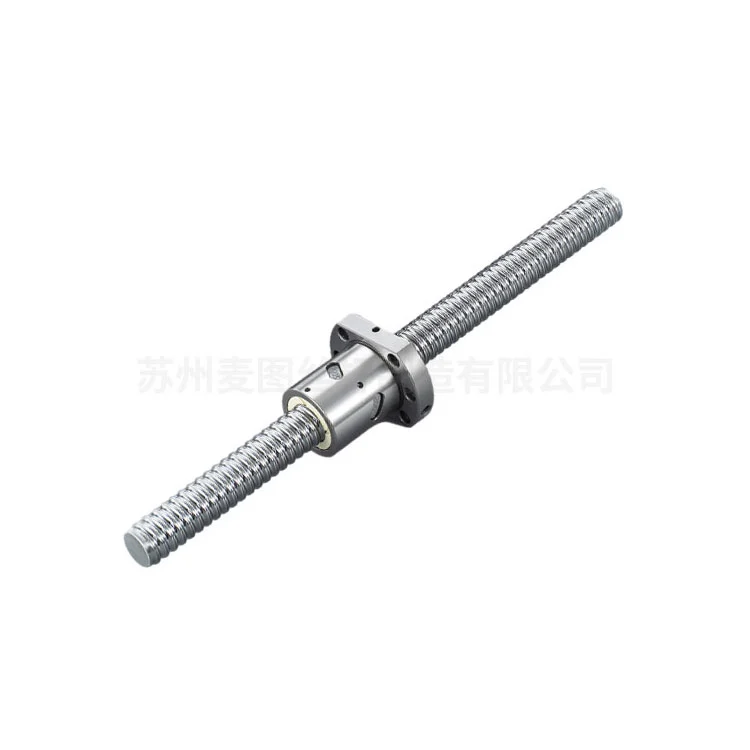

Präzisions-Kugelumlaufspindel mit großer Steigung
Maitu ist eine professionelle Fabrik und Hersteller von Präzisionskugelgewindetrieben mit großer Steigung. Wir verfügen über ein ausgereiftes Produktionssystem und eine Lieferkette für die Herstellung von Kugelumlaufspindeln, die es uns ermöglichen, schnell Produktions- und Lieferlösungen usw. bereitzustellen. Wir sind bestrebt, leistungsstarke Kugelumlaufspindelprodukte bereitzustellen. Nehmen Sie gerne Kontakt mit uns auf!
Der Präzisions-Kugelgewindetrieb mit großer Steigung von Maitu ist eine äußerst praktische High-End-Bewegungssteuerungskomponente, die speziell für Szenarien entwickelt wurde, die sowohl einen schnellen Betrieb als auch eine präzise Positionierung erfordern.
Sein Vorsprung ist optimiert – eine Umdrehung bewegt das Gerät über eine längere Strecke. Es sorgt nicht nur für eine hohe Präzision, sondern lässt automatisierte Maschinen auch sehr schnell laufen.
Darüber hinaus hat das Design mit großer Steigung einen großen Vorteil: Die Schraube muss sich nicht ultraschnell drehen, um eine lineare Bewegung mit hoher Geschwindigkeit zu erzielen. Und diese Art von Kugelumlaufspindel selbst hat einen Übertragungswirkungsgrad von über 90 % und eignet sich daher perfekt für Geräte, die eine schnelle Positionierung und kürzere Arbeitszyklen erfordern – zum Beispiel Hochgeschwindigkeitsverpackungsmaschinen, automatisierte Montagelinien und Industrieroboter, um nur einige zu nennen.
Aber hier ist die Sache: Während das Design mit großem Anschluss die Geschwindigkeit erhöht, bringt es auch ein paar technische Probleme mit sich, auf die Sie achten müssen.
Sobald der Steigungswinkel größer wird, muss die Fertigung präzise sein, um die Genauigkeit auf dem neuesten Stand zu halten. Und wenn die Geschwindigkeit zunimmt und zusätzliche dynamische Kräfte auftreten, sind eine solide Konstruktion und ein intelligentes Systemdesign erforderlich, um damit umgehen zu können.
Sie müssen also spezielle Herstellungsverfahren und eine strenge Qualitätskontrolle anwenden. Auf diese Weise können Sie sicherstellen, dass es auch in anspruchsvollen Arbeitsumgebungen mit hoher Beanspruchung stabil und störungsfrei läuft.
Wichtige Produktmerkmale
Hoher mechanischer Wirkungsgrad von über 90 %
Präzisionsgeschliffene Schraubenschäfte mit gleichbleibender Steigungsgenauigkeit
Standard-Mutterdesign, optimiert für allgemeine Industrieanwendungen
Kugelumlauflagersystem für reibungslosen Betrieb
Erhältlich in verschiedenen Genauigkeitsstufen (C3 bis C7)
Mehrere Steigungs- und Durchmesseroptionen zur Anpassung an die Anwendungsanforderungen
Anwendungsbereich
Industrielle Automatisierungsausrüstung
CNC-Werkzeugmaschinen
Präzisionspositionierungssysteme
Medizinische Geräte
Halbleiterfertigung
Allgemeine Industriemaschinen
Maitu verfügt über eine eigene integrierte Produktionsanlage – wir wickeln den gesamten Herstellungsprozess von Präzisionskugelgewindetrieben mit großer Steigung von Anfang bis Ende selbst ab. Dinge wie Rohmaterialverarbeitung, Präzisionsgewindewalzen, spezielle Wärmebehandlung und umfassende Leistungstests? Wir können alle diese wichtigen Schritte intern erledigen, ein Outsourcing ist nicht erforderlich.
Mit dieser vertikalen Integration – die alles vom Ausgangsmaterial bis zum fertigen Produkt abdeckt – und unserem soliden Bestandsverwaltungssystem garantieren wir gleichbleibende Qualität und absolut zuverlässige Lieferzeiten, ganz gleich, ob Sie Standardprodukte mit großem Vorlauf oder maßgeschneiderte Modelle benötigen.
Produktionsparameter
| Typ | Präzisionsklasse | Richtung | Start | Standard-Schraubencode | Verfügbarer Muttertyp | ||
| d | Führen | Perlen Da | R: Rechts L: Links | ||||
| 4 | 1 | 0.8 | C7, C5, C3 | R | 1 | SCRO0401 | K |
| 6 | 0.8 | C7, C5, C3 | R | 1 | SCR00601 | K | |
| 8 | 1 | 0.8 | C7, C5, C3 | R/L | 1 | SCR00801 | K |
| 2 | 1.2 | C7, C5, C3 | R/L | 1 | SCR00802 | K | |
| 2.5 | 1.2 | C7, C5, C3 | R | 1 | SCR0082.5 | K,BSH | |
| 10 | 2 | 1.2 | C7, C5, C3 | R/L | 1 | SCR01002 | K,BSH |
| 4 | 2 | C7, C5, C3 | R | 1 | SCR01004 | K,BSH | |
| 12 | 2 | 1.2 | C7, C5, C3 | R/L | 1 | SCR01202 | K |
| 4 | 2.5 | C7, C5, C3 | R | 1 | SCR01204 | U,BSH | |
| 5 | 2.5 | C7, C5, C3 | R | 1 | SCR01205-A | V,U,BSH,H,A | |
| 10 | 2.5 | C7, C5, C3 | R | 2 | SCR01210-B | V | |
| 14 | 2 | 1.2 | C7, C5, C3 | R/L | 1 | SCR01402 | K |
| 4 | 2.5 | C7, C5, C3 | R | 1 | SCR01404 | BSH | |
| 16 | 2 | 1.2 | C7, C5, C3 | R/L | 1 | SCR01602 | K |
| 4 | 2.381 | C7, C5, C3 | R | 1 | SCR01604(N) | V,I,U,BSH | |
| 5 | 3.175 | C7, C5, C3 | R/L | 1 | SCR01605 | V,NI,NU,BSH | |
| 10 | 3.175 | C7, C5, C3 | R/L | 2 | SCR01610 | V,NI,NU,BSH | |
| 16 | 2.778 | C7, C5, C3 | R | 2 | SCR01616 | Y | |
| 32 | 2.778 | C7, C5, C3 | R | 2 | SCR01632 | Y | |
| 20 | 2 | 1.2 | C7, C5, C3 | R | 1 | SCR02002 | K |
| 4 | 2.381 | C7, C5, C3 | R | 1 | SCR02004(N) | V,I,U | |
| 5 | 3.175 | C7, C5, C3 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | |
| 10 | 3.969 | C7, C5, C3 | R | 1 | SCR02010 | V | |
| 20 | 3.175 | C7, C5, C3 | R | 2 | SCR02020 | V,Y,H,A | |
| 40 | 3.175 | C7, C5, C3 | R | 2 | SCR02040 | Y | |
| 25 | 2 | 1.2 | C7, C5, C3 | R | 1 | SCR02502 | K |
| 4 | 2.381 | C7, C5, C3 | R | 1 | SCR02504(N) | l,U | |
| 5 | 3.175 | C7, C5, C3 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | |
| 6 | 3.969 | C7, C5, C3 | R | 1 | SCR02506 | V,U | |
| 8 | 4.762 | C7, C5, C3 | R | 1 | SCR02508 | V,U | |
| 10 | 4.762 | C7, C5, C3 | R/L | 1 | SCRO2510-A | NI, NU, BSH | |
| 10 | 6.35 | C7, C5, C3 | R | 1 | SCR02510-B | V | |
| 25 | 3.969 | C7, C5, C3 | R | 2 | SCR02525 | Y | |
| 50 | 3.969 | C7, C5, C3 | R | 2 | SCR02550 | Y | |
| 32 | 4 | 2.381 | C7, C5, C3 | R | 1 | SCRO3204(N) | V,I,U |
| 5 | 3.175 | C7, C5, C3 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | |
| 6 | 3.969 | C7, C5, C3 | R | 1 | SCR03206 | V,U | |
| 8 | 4.762 | C7, C5, C3 | R | 1 | SCRO3208 | V,U | |
| 10 | 6.35 | C7, C5, C3 | R/L | 1 | SCRO3210 | V,NI,NU | |
| 20 | 6.35 | C7, C5, C3 | R | 1 | SCR03220 | V | |
| 32 | 4.762 | C7, C5, C3 | R | 2 | SCR03232 | Y | |
| 64 | 4.762 | C7, C5, C3 | R | 2 | SCRO3264 | Y | |
Referenz für Kugelumlaufmuttern
Fabrikstärke
Vertikale Integration und Inhouse-Fertigung
Im Gegensatz zu Händlern betreibt Maitu eine integrierte Produktionsanlage in Suzhou und Dongguan. Wir verwalten den gesamten Lebenszyklus unserer Präzisions-Kugelgewindetriebe mit großer Steigung – von der Rohmaterialverarbeitung und dem Präzisionsgewindewalzen bis hin zur speziellen Wärmebehandlung und abschließenden Leistungsprüfung. Dies gewährleistet eine 100-prozentige Qualitätskontrolle und äußerst zuverlässige Lieferzeiten.
Hohe Übertragungseffizienz (>90 %)
Unser Design mit großer Steigung ist für lineare Hochgeschwindigkeitsbewegungen konzipiert, ohne dass übermäßige Rotationsgeschwindigkeiten erforderlich sind. Mit einem mechanischen Wirkungsgrad von über 90 % reduzieren unsere Kugelumlaufspindeln den Energieverbrauch und die Wärmeentwicklung erheblich und eignen sich daher ideal für Hochgeschwindigkeitsverpackungsmaschinen und automatisierte Montagelinien.
Außergewöhnliche Genauigkeitsklassen (C3 – C7)
Wir bieten präzisionsgeschliffene und hochpräzise gerollte Spindelwellen in den Güteklassen C3 bis C7 an. Dadurch können wir vielfältige Anforderungen erfüllen – von allgemeinen Industriemaschinen bis hin zu hochpräzisen Halbleiterfertigungsanlagen, bei denen eine genaue Positionierung entscheidend ist.
Über 12 Jahre Erfahrung und über 16.000 Designs
Mit über 12 Jahren Berufserfahrung hat Maitu mehr als 16.000 Arten von Schrauben und Muttern entwickelt. Unsere umfassende technische Kompetenz ermöglicht es uns, die komplexen dynamischen Kräfte zu bewältigen, die mit Konstruktionen mit großen Anschlussleitungen einhergehen, und so einen stabilen und störungsfreien Betrieb in Umgebungen mit hohen Anforderungen zu gewährleisten.
Zertifizierte Integrität und globale Reichweite
Als ISO 9001-zertifizierter Hersteller und Alibaba Certified Integrity Merchant haben wir weltweit über 5.000 Kunden bedient. Unser selbst entwickeltes ERP-System gewährleistet die vollständige Rückverfolgbarkeit des Herstellungsprozesses und bietet unserer globalen Kundschaft die Transparenz und Konsistenz, die sie für Großprojekte benötigen.
FAQ
Was sind die Hauptvorteile des Einsatzes einer Kugelumlaufspindel mit großer Steigung in der Automatisierung?
Der Hauptvorteil besteht darin, hohe lineare Geschwindigkeiten bei niedrigeren Drehzahlen zu erreichen. Dies reduziert die Zentrifugalkräfte und Vibrationen, die typischerweise mit Hochgeschwindigkeitsrotationen einhergehen, und verlängert so die Lebensdauer des Motors und der Schnecke selbst. Es ist die optimale Wahl für Anwendungen, die kurze Arbeitszyklen erfordern, wie z. B. Industrieroboter und schnelle Positionierungssysteme.
Wie stellt Maitu die Genauigkeit von Designs mit großen Anschlussleitungen bei Hochgeschwindigkeitsbetrieb sicher?
Große Steigungswinkel erfordern engere Fertigungstoleranzen, um die Steigungsgenauigkeit aufrechtzuerhalten. Wir verwenden fortschrittliche Gewindewalz- und Schleifgeräte, gefolgt von strengen Tests (einschließlich Steigungsfehlermessung und Laufdrehmomenttests). Dadurch wird sichergestellt, dass das Gerät seine Präzision auch dann beibehält, wenn das Gerät pro Umdrehung über eine längere Strecke bewegt wird.
Können Sie den Mutterntyp und die Endenbearbeitung für Kugelumlaufspindeln mit großer Steigung anpassen?
Ja. Wir bieten eine Vielzahl von Muttertypen (V, NI, NU, BSH usw.) an, wie in unseren Produktionsparametern angegeben. Basierend auf Ihren technischen Zeichnungen bieten wir eine spezielle Endenbearbeitung für Lager, Riemenscheiben oder Motorkupplungen an. Wir unterstützen auch verschiedene Materialien, einschließlich Edelstahl und Kohlenstoffstahl, passend zu Ihrer spezifischen industriellen Umgebung.
Was ist die typische Vorlaufzeit und Mindestbestellmenge für internationale Bestellungen?
Um sowohl F&E-Prototyping als auch die Massenproduktion von Präzisionskugelgewindetrieben mit großer Steigung zu unterstützen, beginnt unsere Mindestbestellmenge bei 1 Stück. Für Standardspezifikationen unterhalten wir einen robusten Lagerbestand für einen schnellen Versand. Bei kundenspezifischen Großaufträgen gewährleisten unsere 10 Fertigungslinien in zwei Fabriken eine wettbewerbsfähige Vorlaufzeit, die in der Regel über unser ERP-System koordiniert wird, um Ihre Projektfristen einzuhalten.
Für weitere Details und andere Muttertypen kontaktieren Sie uns bitte.
