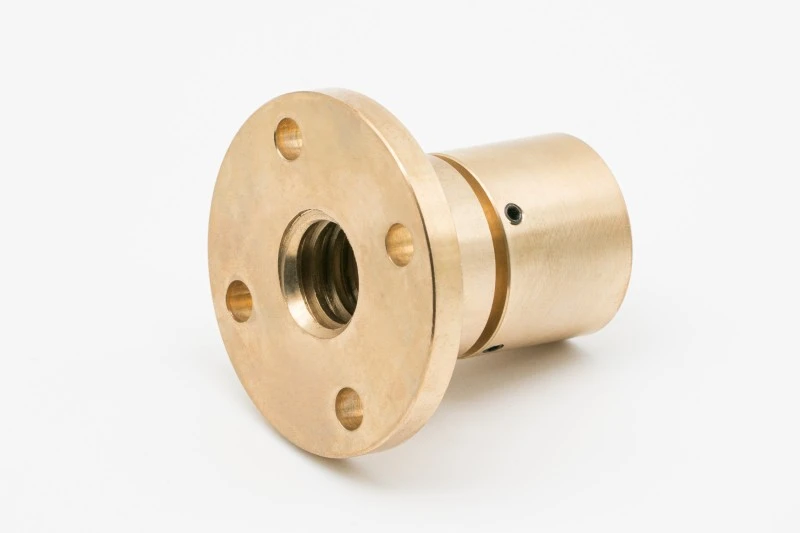

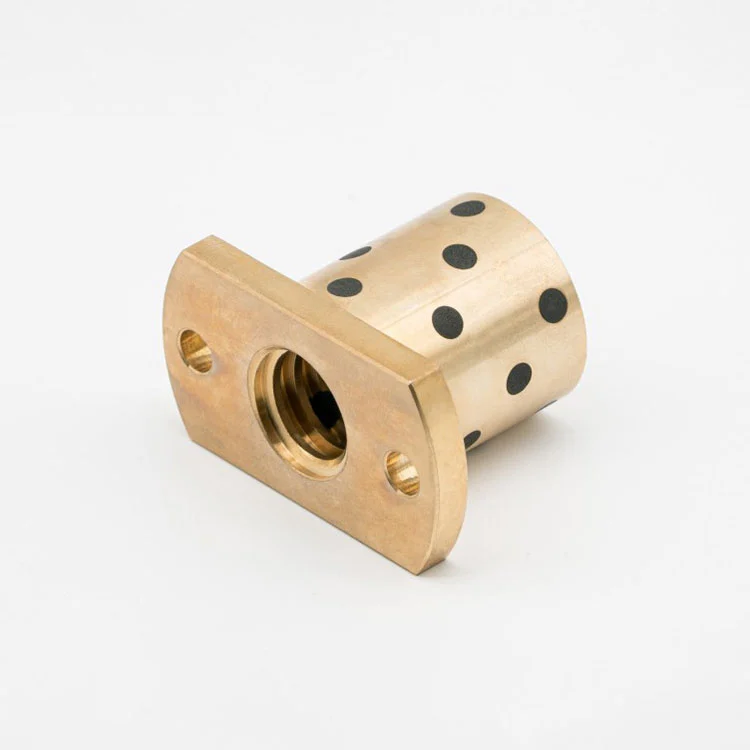

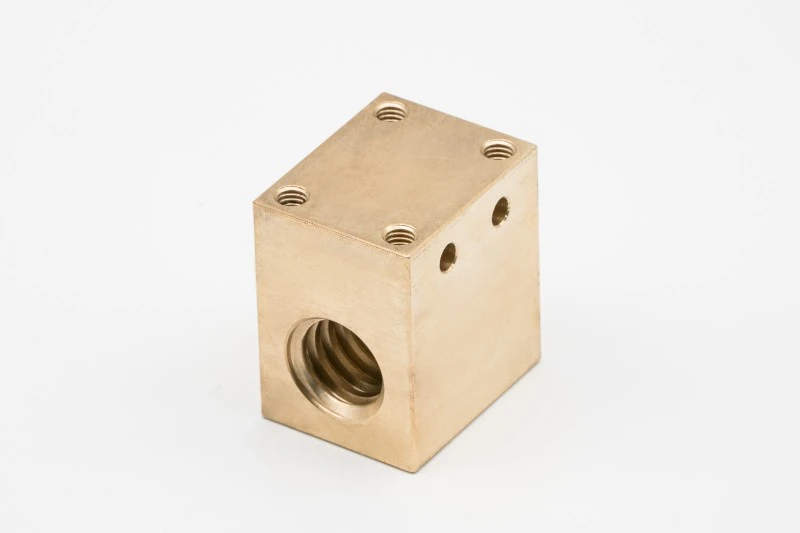

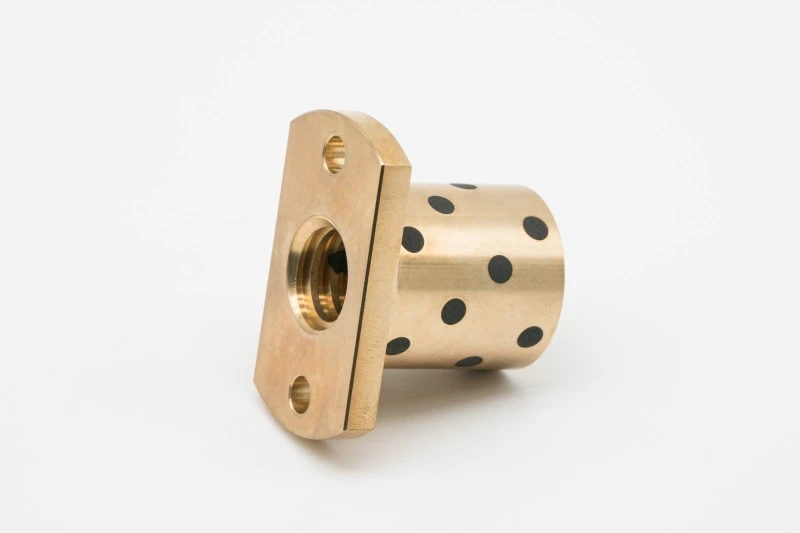

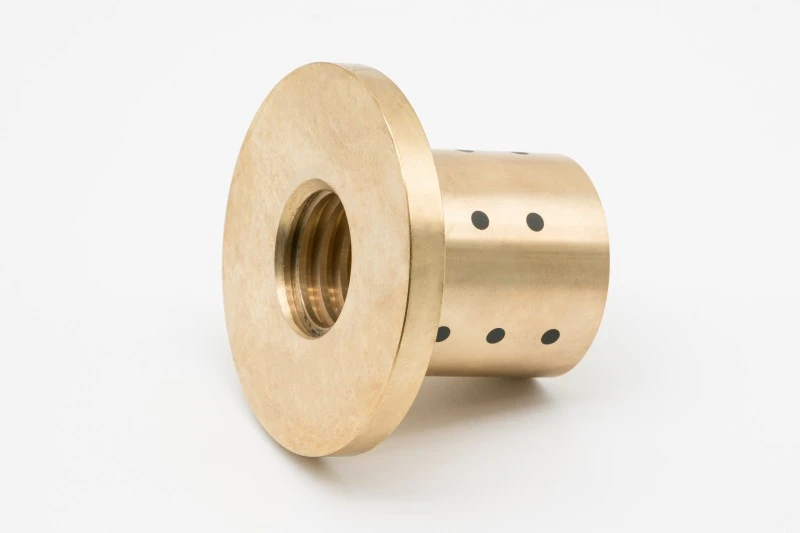

Ölfreie Trapezmutter für Reinraumsysteme

Das Design der hochwertigen ölfreien Trapezmutter von Maitu für Reinraumsysteme basiert auf einem tiefen Verständnis der betrieblichen Einschränkungen in Reinräumen: Minimierung menschlicher Eingriffe, Reduzierung der Partikelerzeugung und Gewährleistung der Kompatibilität mit Reinraum-Reinigungs- und Sterilisationsprotokollen. Im Gegensatz zu ölfreien Nüssen, die für Lebensmittel- oder Pharmaanwendungen entwickelt wurden – wo Hygiene und chemische Beständigkeit im Vordergrund stehen – legt dieses Produkt Wert auf geringe Partikelemission, statische Kontrolle (optional) und Anpassungsfähigkeit an die kontrollierte Temperatur- und Feuchtigkeitsumgebung von Reinräumen.

Was diese Mutter auszeichnet, ist ihr optimiertes Strukturdesign, das die durch Reibung verursachte Partikelbildung auf ein Minimum reduziert, während die Festschmierstoff-Einbettungstechnologie eine gleichbleibende Leistung gewährleistet, ohne dass flüssige Schmierstoffe erforderlich sind, die sich verflüchtigen oder auslaufen und die Reinraumluft verunreinigen könnten. Darüber hinaus ist die Oberfläche der Mutter mit einer speziellen antistatischen Beschichtung (optional) versehen, um Staubadsorption zu verhindern, was ihre Eignung für hochpräzise Reinraumanwendungen weiter verbessert, bei denen selbst kleinste Partikel die Produktqualität oder Versuchsergebnisse beeinträchtigen können.

Wichtige Spezifikationen und technische Parameter

Herausragende Funktionen

- Design mit geringer Partikelemission: Eine optimierte Struktur- und Materialauswahl minimiert die durch Reibung verursachte Partikelerzeugung, wobei die Partikelemissionswerte den Reinraumanforderungen der ISO-Klasse 1 entsprechen und so keine Kontamination der Reinraumumgebung oder hochpräziser Produkte/Experimente gewährleistet ist.

- Schmiermittelfreier und wartungsfreier Betrieb: Eingebettete Graphit-/PTFE-Festschmierstoffe ermöglichen einen kontinuierlichen Trockenbetrieb, sodass keine Flüssigkeitsschmierung und regelmäßige Wartung erforderlich sind. Dadurch werden menschliche Eingriffe in Reinräumen reduziert und das Risiko einer Verflüchtigung oder Leckage des Schmiermittels vermieden.

- Reinraumkompatible Oberflächenbehandlung: Die Oberfläche der ölfreien Trapezmutter für Reinraumsysteme wird präzise poliert und optional antistatisch beschichtet, um Staubadsorption zu verhindern und eine einfache Reinigung mit reinraumkompatiblen Reinigungsmitteln zu ermöglichen und die Einhaltung der Reinraumhygieneprotokolle sicherzustellen.

- Anpassungsfähigkeit an Temperatur und Luftfeuchtigkeit: Entwickelt, um eine stabile Leistung in Reinraumumgebungen mit kontrollierter Temperatur (18–24 °C) und Luftfeuchtigkeit (45–65 %) aufrechtzuerhalten, ohne Leistungseinbußen oder Partikelbildung unter solchen Bedingungen.

- Hohe Präzision und Stabilität: Die Präzisionsbearbeitung gewährleistet enge Maßtoleranzen und ermöglicht eine genaue Bewegungssteuerung und stabile Übertragung, was für hochpräzise Reinraumgeräte wie Halbleiterlithographiemaschinen und optische Poliergeräte von entscheidender Bedeutung ist.

Zielanwendungsszenarien in Reinraumsystemen

Die ölfreie Trapezmutter von Maitu für Reinraumsysteme ist speziell auf die Integration in verschiedene Reinraumsysteme zugeschnitten und erfüllt die Übertragungsanforderungen von Geräten, die in kontrollierten, partikelarmen Umgebungen betrieben werden. Sein Design gewährleistet die Kompatibilität mit verschiedenen Reinraumklassen und betrieblichen Anforderungen und macht es in zahlreichen Hochpräzisionsbranchen einsetzbar:

- Halbleiter-Reinraumausrüstung: Wird in Halbleiter-Wafer-Handhabungsrobotern, Lithographiemaschinen und Wafer-Inspektionsgeräten eingesetzt. Die geringe Partikelemission und die präzise Übertragung der Mutter sorgen dafür, dass empfindliche Halbleiterkomponenten nicht kontaminiert werden, und unterstützen so die hochpräzise Herstellung von Chips und Mikroelektronik. Es eignet sich besonders für Reinräume der ISO-Klassen 1–3, in denen selbst nanoskalige Partikel zu Produktausfällen führen können.

- Reinraumfertigung von Luft- und Raumfahrtkomponenten: Wird in den Übertragungsmechanismen von Maschinen zur Montage von Luft- und Raumfahrtteilen, Präzisionsmessgeräten und Materialprüfgeräten in Reinräumen eingesetzt und sorgt für eine stabile, schmiermittelfreie Bewegungssteuerung und gewährleistet die Genauigkeit und Sauberkeit von Luft- und Raumfahrtkomponenten (z. B. Flugzeugtriebwerken, Satellitenteilen) während der Herstellung.

- Biomedizinische Reinraumsysteme: Das kontaminationsfreie Design und die geringe Partikelerzeugung der Mutter werden in mit Reinräumen ausgestatteten biodiagnostischen Geräten, Zellkultur-Arbeitsplätzen und Montagelinien für medizinische Geräte verwendet und entsprechen den biomedizinischen Reinraumstandards, wodurch eine Kreuzkontamination biologischer Proben oder medizinischer Geräte vermieden wird.

- Reinraumproduktion für optische Instrumente: Geeignet für die Übertragung von Poliermaschinen für optische Linsen, Lasergeräten und Montagelinien für optische Komponenten in Reinräumen. Minimiert die Partikelerzeugung, um die Präzision optischer Komponenten zu schützen und die Leistung von Linsen, Prismen und anderen optischen Produkten sicherzustellen.

- Mikroelektronik-Reinraumautomatisierung: Integriert in fahrerlose Transportfahrzeuge (AGVs), Fördersysteme und Roboterarme in Mikroelektronik-Reinräumen ermöglicht es einen reibungslosen, geräuscharmen Betrieb ohne Schmiermittelaustritt und unterstützt einen kontinuierlichen Betrieb rund um die Uhr bei gleichzeitiger Einhaltung der Partikelkontrollstandards des Reinraums.

- Labor-Reinraumausrüstung: Anwendbar auf Präzisionslaborinstrumente (wie Massenspektrometer, Chromatographen) und Versuchsplattformen in Reinräumen. Das kompakte Design und der wartungsfreie Betrieb der Mutter reduzieren experimentelle Störungen und stellen die Genauigkeit und Zuverlässigkeit der experimentellen Ergebnisse sicher.

Produktvorteile

- Einhaltung der Reinraumklassen: Im Gegensatz zu herkömmlichen ölfreien Muttern ist unser Produkt speziell für verschiedene ISO-Reinraumklassen (Klasse 1 bis Klasse 100) kalibriert, mit Partikelemissionstests und Kompatibilitätsvalidierung, um eine nahtlose Integration in verschiedene Reinraumsysteme zu gewährleisten und das Risiko einer Nichteinhaltung zu eliminieren.

- Minimierte Betriebsunterbrechung: Das wartungsfreie Design reduziert den Bedarf an Gerätedemontage und Wartung in Reinräumen, die die kontrollierte Umgebung stören und Partikel erzeugen können. Dies stellt den kontinuierlichen Betrieb der Reinraumausrüstung sicher und verbessert die Produktionseffizienz und experimentelle Stabilität.

- Hervorragende Anpassungsfähigkeit an Reinraumprotokolle: Die Oberflächenbehandlung und Materialauswahl der Mutter sind mit gängigen Reinraumreinigungsmitteln und Sterilisationsmethoden (z. B. UV-Sterilisation, Wischdesinfektion) kompatibel, wodurch Materialabbau oder Partikelbildung während der Reinigung vermieden werden.

- Anpassbar an Präzisionsanforderungen: Wir bieten maßgeschneiderte Lösungen basierend auf der spezifischen Reinraumklasse, den Dimensionsbeschränkungen der Geräte und den Belastungsanforderungen und bieten maßgeschneiderte Übertragungslösungen für hochpräzise Reinraumgeräte – von kleinen Laborinstrumenten bis hin zu großen Halbleiterfertigungsmaschinen.

- Kostengünstiger Langzeitbetrieb: Die langlebige Metallmatrix und das Festschmierstoffdesign verlängern die Lebensdauer der Mutter, während der wartungsfreie Betrieb die Arbeits- und Wartungskosten senkt. In Kombination mit hartverchromten oder nitrierten Gegenschrauben wird die Lebensdauer des gesamten Getriebesystems weiter verlängert und die Austauschkosten gesenkt.

Werksdienstleistungen und Support

- Reinraumspezifische Anpassung: Unser Ingenieurteam mit Fachkenntnissen in Reinraum-Übertragungslösungen bietet maßgeschneiderte Muttern basierend auf Ihrer Reinraumklasse, Ihren Geräteparametern und Ihren Betriebsanforderungen. Wir bieten CAD-Designunterstützung und Präzisionsbearbeitung, um eine perfekte Integration in Ihre Reinraumsysteme sicherzustellen.

- Kostenlose Beratung zur Reinraumkompatibilität: Wir bieten kostenlose professionelle Beratung zur Produktauswahl, Kompatibilität der Reinraumklasse, Partikelemissionskontrolle und Wartung und helfen Ihnen bei der Auswahl der optimalen Lösung für Ihre spezifische Reinraumumgebung und -ausrüstung.

- Produktion und Lieferung in Reinraumqualität: Alle Produkte werden in einer sauberen Produktionsumgebung hergestellt, um eine Kontamination vor der Lieferung zu vermeiden. Wir verfügen über einen stabilen Bestand an Standardmodellen für gängige Reinraumklassen und ermöglichen eine Lieferung innerhalb von 3–5 Werktagen; Maßgeschneiderte Produkte werden 30 % schneller als Industriestandards geliefert.

- Umfassender After-Sales-Support: Für alle ölfreien Trapezmuttern für Reinraumsysteme gilt eine Qualitätsgarantie. Im Falle eines nicht menschlichen Schadens bietet unser After-Sales-Team professionelle Wartungs- und Austauschdienste sowie Vor-Ort-Support für kritische Reinraumgeräte, um Betriebsunterbrechungen zu minimieren.

Leistungskennzahlen

- Partikelemission: ≤ 1 Partikel (≥0,1 μm) pro Kubikfuß, erfüllt die Reinraumanforderungen der ISO-Klasse 1 für Standard-Hochpräzisionsmodelle; Anpassbar für niedrigere Emissionswerte basierend auf spezifischen Anforderungen.

- Selbstschmierende Leistung: Graphit/PTFE-Festschmierstoffe sorgen für einen stabilen Schmierfilm mit einem Reibungskoeffizienten von ≤ 0,15 und sorgen so für eine reibungslose, geräuscharme Übertragung (≤ 45 dB) in Reinraumumgebungen.

- Tragfähigkeit: Die dynamisch zulässige Schubkraft reicht von 2,55 kN bis 33,83 kN und erfüllt die Lastanforderungen verschiedener Reinraumgeräte – von kleinen Laborgeräten bis hin zu großen Halbleiterhandhabungsrobotern.

- Maßgenauigkeit: Maßtoleranz von ±0,005 mm, die eine präzise Bewegungssteuerung und nahtlose Integration mit Reinraumgeräten gewährleistet, was für hochpräzise Fertigung und experimentelle Anwendungen von entscheidender Bedeutung ist.

- Lebensdauer: Bei normalem Reinraumbetrieb hat die Mutter eine Lebensdauer von ≥ 10.000 Betriebsstunden, deutlich länger als herkömmliche geschmierte Muttern, wodurch sich die Austauschhäufigkeit und die Kosten verringern.

Wartungsrichtlinien

- Reinigungsprotokoll: Reinigen Sie die Oberfläche der Mutter regelmäßig mit nicht korrosiven Reinigungsmitteln in Reinraumqualität (vermeiden Sie Scheuermittel) und verwenden Sie fusselfreie Tücher, um Staub und Schmutz zu entfernen, ohne dass Partikel entstehen. Die Reinigungshäufigkeit kann je nach Reinraumklasse angepasst werden (wöchentlich für Klasse 1–3, monatlich für Klasse 5–100).

- Überlastungsbetrieb vermeiden: Betreiben Sie Reinraumgeräte nicht über der angegebenen Belastungsgrenze der Mutter, da dies zu strukturellen Schäden führen, die Partikelerzeugung erhöhen und die Übertragungsgenauigkeit beeinträchtigen kann – was die Qualität des Reinraumprodukts oder die Versuchsergebnisse beeinträchtigen kann.

- Regelmäßige Inspektion: Führen Sie vierteljährliche Inspektionen (in Reinräumen der Klassen 1–3) oder halbjährliche Inspektionen (in Reinräumen der Klassen 5–100) durch, um den Gewindeverschleiß, die Integrität des Festschmierstoffs und die Dichtheit der Verbindungen zu überprüfen. Wenn ungewöhnliche Geräusche oder Übertragungsabweichungen festgestellt werden, stoppen Sie den Betrieb des Geräts sofort zur Inspektion.

- Lagerungsanforderungen: Wenn die Mutter über einen längeren Zeitraum nicht verwendet wird, lagern Sie sie in einem sauberen, trockenen und staubfreien Behälter (kompatibel mit den Lagerungsstandards für Reinräume) und vermeiden Sie Feuchtigkeit, Korrosion und Kollisionen. Reinigen und überprüfen Sie die Mutter vor dem erneuten Einbau, um sicherzustellen, dass sie nicht verunreinigt ist.

- Wartung der Gegenschraube: Kombinieren Sie die Mutter mit hartverchromten oder nitrierten Trapezschrauben, um Reibung und Partikelbildung zu minimieren. Überprüfen Sie regelmäßig den Oberflächenzustand der Schraube und reinigen Sie sie mit reinraumtauglichen Reinigungsmitteln, um eine optimale Anpassungsleistung sicherzustellen.

- Professioneller Austausch: Bei komplexen Fehlern wie Gewindeschäden oder Festschmierstoffversagen beauftragen Sie mit dem Austausch professionelles technisches Personal in reinraumtauglicher Kleidung. Stellen Sie sicher, dass die ersetzte Mutter einer Partikelemissionsprüfung unterzogen wird, bevor sie im Reinraum wieder installiert wird.

FAQ

1. Mit welchen Reinraumklassen ist diese Mutter kompatibel?

Antwort: Die ölfreie Trapezmutter von Maitu für Reinraumsysteme ist mit Reinräumen der ISO-Klassen 1 bis 100 kompatibel. Standardmodelle sind für bestimmte Klassen kalibriert und wir können Produkte anpassen, um die Partikelemissionsanforderungen Ihrer individuellen Reinraumumgebung zu erfüllen.

2. Erzeugt diese Mutter während des Betriebs Partikel?

Antwort: Nein. Die Mutter wurde im Hinblick auf eine geringe Partikelemission entwickelt – eine optimierte Reibungskontrolle und Materialauswahl minimieren die Partikelerzeugung, wobei die Emissionswerte den Anforderungen der angestrebten Reinraumklasse entsprechen und so keine Kontamination der Umgebung oder der Produkte gewährleistet ist.

3. Kann es in Reinräumen mit strenger Temperatur- und Feuchtigkeitskontrolle verwendet werden?

Antwort: Ja. Die Mutter ist so konstruiert, dass sie in der Standard-Reinraumumgebung (18–24 °C, 45–65 % Luftfeuchtigkeit) eine stabile Leistung aufrechterhält, ohne dass es unter diesen kontrollierten Bedingungen zu Leistungseinbußen oder Partikelbildung kommt. Für Reinräume mit extremer Temperatur/Feuchtigkeit bieten wir maßgeschneiderte Materiallösungen an.

4. Ist die Mutter mit Reinigungs- und Sterilisationsmethoden im Reinraum kompatibel?

Antwort: Absolut. Die Oberflächenbehandlung der Mutter ist mit gängigen Reinraumreinigern und Sterilisationsmethoden (UV-Sterilisation, Wischdesinfektion mit reinraumtauglichen Reinigern) kompatibel und vermeidet Materialschäden oder Partikelbildung bei der routinemäßigen Reinigung.

5. Wie wähle ich das richtige Modell für meine Reinraumausrüstung aus?

Antwort: Teilen Sie unserem Team Ihre Reinraumklasse, die Dimensionsparameter der Ausrüstung (P, D, L1 usw.), die Belastungsanforderungen und das Betriebsszenario mit. Unsere Ingenieure führen professionelle Matching-Analysen durch und empfehlen das optimale Standard- oder kundenspezifische Modell mit CAD-Unterstützung für die Integration.

6. Muss die Mutter in Reinräumen gewartet werden?

Antwort: Nein. Das eingebettete Festschmierstoffsystem ermöglicht einen wartungsfreien Betrieb und macht regelmäßiges Ölen oder Demontieren überflüssig. Dadurch werden menschliche Eingriffe in Reinräumen reduziert und Betriebsunterbrechungen vermieden.
