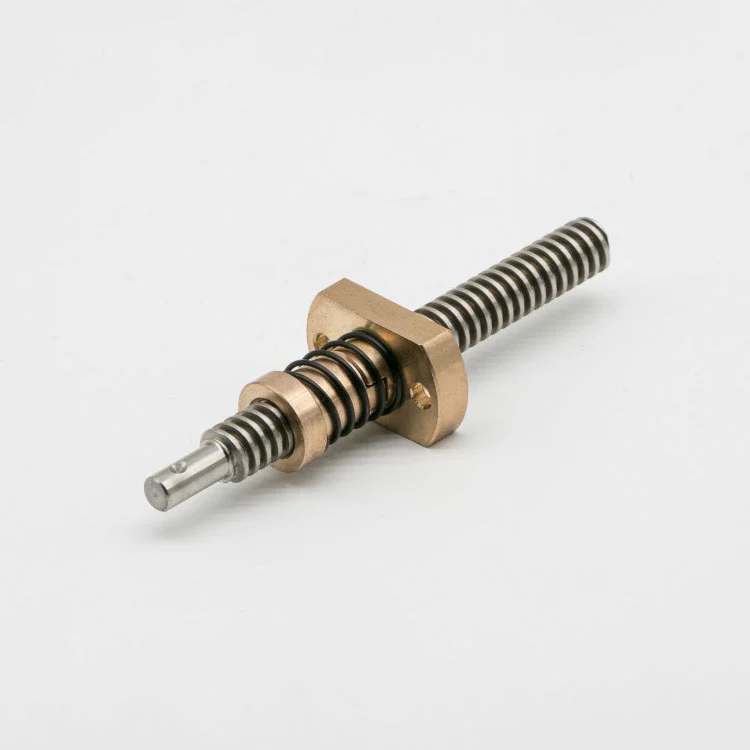

Spielfreie Trapezmutter für CNC-Maschinen

Maitu folgt dem Konzept der „Anpassung für präzise Anpassung“ und bietet umfassende kundenspezifische Lösungen für spielfreie Trapezmuttern für CNC-Maschinen, die sich vollständig an die verschiedenen Modelle und Arbeitsbedingungen von CNC-Geräten anpassen. Abhängig von der Tragfähigkeit Ihrer CNC-Maschine, dem Grad der Bearbeitungsgenauigkeit, dem Arbeitstemperaturbereich und dem Installationsraum können wir wichtige Parameter anpassen, einschließlich der Spezifikation des Trapezgewindes (30-Grad-Standardtrapez oder 29-Grad-ACME), der Gesamtgröße der Mutter, der Flanschstruktur, des Vorspannungsgrades und der Materialauswahl. Das Produkt verfügt über eine kompakte integrierte Struktur, die direkt an die vorhandene Trapezspindel von CNC-Maschinen angepasst werden kann, wodurch die Kosten für Installationsänderungen gesenkt und die Effizienz der Geräteaufrüstung verbessert werden.

Technische Produktspezifikationen

Hinweis: * weist auf spezielle Spezifikationen hin, die je nach Modell, Lastanforderungen und Anforderungen an die Positionsgenauigkeit Ihrer CNC-Maschinen angepasst werden können. Wir können auch den Vorspannungsgrad (C1/C2/C3) entsprechend Ihren tatsächlichen Anwendungsanforderungen anpassen, um eine optimale Präzision und Drehmomentbalance zu erreichen.

Produkt-Highlights und Vorteile der CNC-Anpassung

1. Integriertes trapezförmiges Anti-Spiel-Design: Verwendet eine einteilige trapezförmige Gewindestruktur in Kombination mit einer präzisen Vorspannungskalibrierung, die das Axialspiel ohne zusätzliche Federmechanismen eliminiert, einen stabilen Spielbeseitigungseffekt, eine einfache Struktur und hohe Zuverlässigkeit gewährleistet und Federermüdungsausfälle im Langzeitbetrieb von CNC-Maschinen vermeidet.

2. Gewindeeingriff mit hoher Steifigkeit: Das Trapezgewinde wird durch Präzisionsgewindewalztechnologie bearbeitet, und der Halbwinkel des Zahnprofils wird innerhalb von ±10′ gesteuert, mit einer Zahnseitengeradheit von bis zu ±2μm, wodurch ein enger Gewindeeingriff mit der Trapezschraube realisiert wird, die Übertragungssteifigkeit verbessert wird und Schnittreaktionskräften bei der CNC-Bearbeitung standgehalten werden.

3. Präzisionsgefertigte Gewindeprofile für eine reibungslose Übertragung: Die spielfreie Trapezmutter für CNC-Maschinen ist mit einer speziellen Werkstatt für Gewindewerkzeuge ausgestattet und nutzt fortschrittliche Techniken zur Gewindeprofilmodifikation und einen Präzisionsläppprozess der Mutter. Dies führt zu einer Oberflächenrauheit (Beschaffenheit) der Mutter von ≤ Ra0,2 und einem reduzierten Reibungskoeffizienten von 0,09–0,13, was eine reibungslose Übertragung ohne Blockierungen oder ungewöhnliche Geräusche gewährleistet und gleichzeitig den Energieverbrauch in CNC-Motoren effektiv senkt.

4. Außergewöhnliche Umweltanpassungsfähigkeit: Das Produkt wird speziellen Oberflächenbehandlungen für Korrosionsbeständigkeit und Verschleißfestigkeit unterzogen, wodurch es wirksam vor den korrosiven Auswirkungen von Schneidflüssigkeiten, Metallspänen und anderen Verunreinigungen geschützt wird, die in CNC-Bearbeitungsumgebungen vorkommen. Darüber hinaus bleibt die Leistung über einen weiten Temperaturbereich von -15 °C bis 250 °C stabil und erfüllt so die Anforderungen für einen langfristigen, kontinuierlichen Betrieb in CNC-Geräten.

Leistungsindex und Qualitätsstandards

1. Materialauswahl und Leistung: Optionale hochfeste Bronzelegierung (hervorragende Tragfähigkeit und Wärmeableitung) und technische Kunststoffmaterialien (selbstschmierend, leicht), unter denen das Seltenerdlegierungsmaterial die dreifache Lebensdauer gewöhnlicher Zinnbronzemuttern erreichen kann, was den Belastungsanforderungen verschiedener CNC-Maschinen vollständig entspricht.

2. Präzisionsindikatoren: Die Gewindegenauigkeit erreicht ISO 3-Niveau, der Steigungsfehler beträgt weniger als ± 0,002 mm, das Spiel kann innerhalb von 0,008 mm kontrolliert werden und der Vorspannungsgrad kann je nach Bedarf angepasst werden (C1/C2/C3), um den hochpräzisen Positionierungsanforderungen der CNC-Präzisionsbearbeitung wie der Formenherstellung und der Bearbeitung von Luft- und Raumfahrtteilen gerecht zu werden.

3. Verschleißfestigkeit und Haltbarkeit: Nach der Oberflächenverstärkungsbehandlung erreicht die Oberflächenhärte HRC 52-58, die Verschleißfestigkeit ist 60 % höher als bei gewöhnlichen Trapezmuttern und die Lebensdauer kann bei normalem Gebrauch und regelmäßiger Wartung mehr als 6 Jahre erreichen und sich an die Hochfrequenzbetriebseigenschaften von CNC-Maschinen anpassen.

4. Installationskompatibilität: Das Produkt verfügt über ein standardisiertes Flanschdesign, das mit den meisten Vorschubmechanismen von CNC-Maschinen kompatibel ist und ohne Änderung der ursprünglichen Gerätestruktur direkt installiert und ausgetauscht werden kann, wodurch die Installationseffizienz verbessert und die Ausfallzeiten der Geräte reduziert werden.

Maitus Kernkompetenz in der Herstellung von CNC-Muttern

1. Professionelles Forschungs- und Entwicklungsteam: Ausgestattet mit 10 leitenden technischen Ingenieuren mit mehr als 10 Jahren Erfahrung im Bereich CNC-Getriebekomponenten. Der Schwerpunkt liegt auf der Forschung und Entwicklung und Optimierung der trapezförmigen Anti-Spiel-Technologie, der Beherrschung von Kerntechnologien wie Zahnprofilmodifikation und präziser Vorspannungskalibrierung sowie der kontinuierlichen Verbesserung der Produktanpassungsfähigkeit an CNC-Maschinen.

2. Strenges Qualitätskontrollsystem: Mit 10 professionellen Produktionslinien, fortschrittlichen Gewindewalzmaschinen, hochpräzisen CNC-Drehmaschinen und speziellen Präzisionsprüfwerkstätten wird jede spielfreie Trapezmutter für CNC-Maschinen vor Verlassen des Werks einer strengen Gewindepräzisionserkennung, einem Spieltest und einem Verschleißtest unterzogen, mit einer Qualifikationsrate von 100 %.

3. Umfangreiche Erfahrung bei der Anpassung: Durch die Herstellung von mehr als 16.000 Arten von Präzisionsgetriebekomponenten verfügen wir über umfangreiche Erfahrung bei der Anpassung von CNC-maschinenspezifischen Muttern, die an die spezifischen Modelle von CNC-Drehmaschinen, Fräsmaschinen und Graviermaschinen sowie an Gewindetypen und Präzisionsanforderungen angepasst werden können.

4. Maßgebliche Qualifikationszertifizierung: Bestandene ISO 9001-Zertifizierung des Qualitätsmanagementsystems mit einer Reihe verwandter Patente, beliefert mehr als 5.000 in- und ausländische Kunden, darunter viele namhafte CNC-Maschinenhersteller, und die Produkte genießen in der Branche hohe Anerkennung.

Anpassungsprozess und Full-Process-Service

1. Bedarfskommunikation: Unser professionelles technisches Team bietet eine persönliche Beratung, versteht Ihr CNC-Maschinenmodell, Ihre Anforderungen an die Bearbeitungsgenauigkeit, Lastparameter und den Installationsraum genau und bietet professionelle technische Vorschläge und Produktlösungen.

2. Kundenspezifisches Design und Musterversuchsproduktion: Entsprechend der bestätigten Nachfrage fertigen wir das 2D-/3D-Zeichnungsdesign an, wählen geeignete Materialien und Vorspannungsgrade aus, führen Musterversuchsproduktionen durch und führen Präzisionstests durch, um sicherzustellen, dass das Muster Ihren Anforderungen vor der Massenproduktion entspricht.

3. Verpackungs- und Transportgarantie: Verwenden Sie eine feuchtigkeits-, staub- und kollisionssichere Verpackung und arbeiten Sie mit professionellen Logistikunternehmen zusammen, um sicherzustellen, dass die Produkte während des Transports nicht beschädigt werden und die Produktleistung nicht beeinträchtigt wird.

4. Effiziente Lieferzusage: Für gängige CNC-Maschinen geeignete Standardmodelle sind auf Lager, mit einer Lieferzeit von 2-5 Werktagen; Maßgeschneiderte Produkte werden innerhalb von 8 bis 15 Werktagen geliefert, was den Wartungs- und Upgrade-Zyklus Ihrer Geräte effektiv verkürzt.

5. After-Sales-Support: Bieten Sie eine 24-monatige Qualitätsgarantie, professionelle Techniker bieten vor Ort Installationsanleitungen, Debugging- und Wartungsdienste für Großbestellungen und lösen rechtzeitig verschiedene Probleme bei der Produktnutzung, um den stabilen Betrieb Ihrer CNC-Ausrüstung sicherzustellen.

Nutzungshinweise und tägliche Wartungstipps

1. Installationsvorbereitung: Reinigen Sie vor der Installation die Gewindeoberfläche der Mutter und der passenden Trapezschraube mit hochreinem Alkohol und einem fusselfreien Tuch, um Staub und Ölflecken zu entfernen, um einen festen Gewindeeingriff zu gewährleisten und Präzisionsverluste durch Verunreinigungen zu vermeiden.

2. Regelmäßige Inspektion: Es wird empfohlen, den Gewindeeingriffsstatus, das Spiel und den Verschleißgrad alle 4 Monate zu überprüfen (je nach Betriebsfrequenz der CNC-Maschinen anzupassen). Wenn ungewöhnlicher Verschleiß oder erhöhtes Spiel festgestellt wird, ist eine rechtzeitige Wartung oder ein Austausch erforderlich, um eine Beeinträchtigung der Bearbeitungsgenauigkeit zu vermeiden.

3. Lageranforderungen: In einer sauberen, trockenen und belüfteten Umgebung lagern (Temperatur 8–22 °C, Luftfeuchtigkeit ≤ 35 %), Kontakt mit korrosiven Substanzen, Schneidflüssigkeit und Metallspänen vermeiden und Gewindekorrosion und Strukturschäden verhindern.

4. Vorsichtsmaßnahmen bei der Verwendung: Vermeiden Sie beim Betrieb von CNC-Maschinen übermäßige Belastungen und Stöße und zerlegen Sie die Mutter nicht nach Belieben, um die Gewindestruktur und den Kalibrierungseffekt der Vorspannung nicht zu beschädigen und so den langfristig stabilen Betrieb der spielfreien Trapezmutter für CNC-Maschinen sicherzustellen.

Anwendbare CNC-Geräte und -Szenarien

1. CNC-Drehmaschinen: Anwendbar auf den Werkzeugauflage-Vorschubmechanismus und den Spindelpositionierungsmechanismus von CNC-Drehmaschinen, wodurch Spiel bei bidirektionaler Bewegung vermieden wird, eine stabile und genaue Werkzeugzuführung gewährleistet, Bearbeitungsfehler reduziert und die Oberflächengüte von Drehteilen verbessert werden.

2. CNC-Fräsmaschinen: Wird in den Vorschub- und Spindelhebemechanismen der Werkbank von vertikalen und horizontalen CNC-Fräsmaschinen verwendet und gewährleistet eine hochpräzise Positionierung bei komplexer Kurveninterpolation und Mikrovorschub und passt sich den Anforderungen der Präzisionsformenherstellung und der Bearbeitung von Luft- und Raumfahrtteilen an.

3. CNC-Gravier- und Fräsmaschinen: Geeignet für die X/Y/Z-Achsen-Übertragungsmechanismen von CNC-Gravier- und Fräsmaschinen, mit hoher Positionswiederholgenauigkeit und reibungsloser Übertragung, um die Präzision und Effizienz des Feingravierens und Fräsens zu gewährleisten und sich an die Bearbeitung kleiner und präziser Teile anzupassen.

4. Andere Präzisions-CNC-Geräte: Anwendbar auf CNC-Bohrmaschinen, CNC-Schleifmaschinen, Erodiermaschinen und andere Präzisions-CNC-Geräte. Bietet zuverlässige spielfreie Übertragungsunterstützung für lineare Bewegungsmechanismen und gewährleistet die Stabilität und Genauigkeit der Bearbeitungsvorgänge.

FAQ und technischer Support

1. Was ist der Unterschied zwischen dieser spielfreien Trapezmutter und der federbelasteten spielfreien Mutter für CNC-Maschinen? Dieses Produkt verfügt über ein integriertes Trapezgewinde + Präzisions-Vorspannungskalibrierungsdesign ohne zusätzliche Federmechanismen, das eine einfachere Struktur, höhere Zuverlässigkeit und längere Lebensdauer aufweist und besser für CNC-Maschinen geeignet ist, die einen langfristigen Dauerbetrieb und eine Übertragung mit hoher Steifigkeit erfordern.

2. Kann der Vorspannungsgrad des Produkts entsprechend den Anforderungen an die CNC-Bearbeitungsgenauigkeit angepasst werden? Ja, wir können eine Anpassung der Vorspannungsstufe (C1/C2/C3) entsprechend Ihrer CNC-Bearbeitungsgenauigkeit und Lastanforderungen anbieten, um das optimale Gleichgewicht zwischen Positionierungsgenauigkeit und Übertragungsdrehmoment zu erreichen und einen übermäßigen Drehmomentanstieg zu vermeiden.

3. Welchen Vorteil bietet die Technologie zur Zahnprofilmodifikation, die in Ihrem Produkt zum Einsatz kommt? Die Zahnprofilmodifikationstechnologie kann die Probleme von Gewindeklemmen und ungewöhnlichen Geräuschen, die durch eine ungenaue Zahnprofilverarbeitung verursacht werden, wirksam lösen, den Reibungskoeffizienten verringern, die Laufruhe der Übertragung verbessern und den Energieverbrauch von CNC-Motoren senken und gleichzeitig Präzision gewährleisten.

4. Wie kann die gleichbleibende Produktpräzision bei Großbestellungen sichergestellt werden? Wir verlassen uns auf ein selbst entwickeltes ERP-System und einen strengen Qualitätskontrollprozess. Jede Charge spielfreier Trapezmuttern für CNC-Maschinen wird einer einheitlichen Präzisionsprüfung und Vorspannungskalibrierung unterzogen, um sicherzustellen, dass die Präzision jeder Mutter konsistent ist und die Leistung der 1000. Mutter mit der der ersten übereinstimmt.

5. Bieten Sie Kundendienstdienste für Großbestellungen an? Ja, wir gewähren eine 24-monatige Qualitätsgarantie. Bei Großbestellungen entsenden wir professionelle Techniker, die vor Ort Installations-, Debugging- und Wartungsanleitungen bereitstellen und Ihre Nutzungsprobleme zeitnah lösen, um den stabilen Betrieb Ihrer CNC-Ausrüstung sicherzustellen.

6. Kann das Produkt mit der vorhandenen Trapezgewindespindel unserer CNC-Maschine kombiniert werden? Ja, wir können die Gewindespezifikation, den Innendurchmesser und die Flanschgröße der Mutter entsprechend den Parametern Ihrer vorhandenen Trapezgewindespindel anpassen und so eine direkte Anpassung und Installation ohne Änderung der Originalausrüstungsstruktur gewährleisten.
