Stützeinheit mit fester und unterstützter Seite

Maitus Unterstützungseinheit mit fester und unterstützter Seite ist präzisionsgefertigt und hauptsächlich in zwei verschiedenen Ausführungen erhältlich: der festen Seite und der unterstützten Seite, die jeweils für die Erfüllung spezifischer mechanischer Funktionen innerhalb eines Systems konzipiert sind. Die Konfiguration der Stützeinheiten ist ein grundlegender Aspekt jeder Leitspindelbaugruppe und entscheidend für die Gewährleistung der Betriebsstabilität und die Erzielung einer präzisen linearen Bewegung.

Anfrage absenden

Produktbeschreibung

Das entscheidende Merkmal der Stützeinheit mit fester und unterstützter Seite aus dem Maitu-Werk ist ihre Fähigkeit, Bewegungen sowohl in axialer als auch in radialer Richtung einzuschränken. Typischerweise umfasst es ein aufeinander abgestimmtes Paar Schräglager oder ein Rillenkugellager in Kombination mit einem Axiallager, die zusammen sowohl Radiallasten als auch Axiallasten der Spindel fest absorbieren. Diese Konfiguration wurde entwickelt, um eine starre axiale Fixierung zu gewährleisten, was sie zu einer unverzichtbaren Komponente für Anwendungen macht, die eine hochpräzise Positionierung und die Übertragung erheblicher bidirektionaler Schubkräfte erfordern.

Umgekehrt zeichnet sich die Stützeinheit mit fester und unterstützter Seite durch ihre Fähigkeit aus, eine axiale Bewegung zu ermöglichen und gleichzeitig eine radiale Unterstützung zu bieten. In der Regel wird ein einzelnes Rillenkugellager oder eine Radialbuchse verwendet, die es der Schraubenwelle ermöglicht, sich aufgrund thermischer Veränderungen in axialer Richtung frei auszudehnen oder zusammenzuziehen. Dieses spezielle Design ist entscheidend für den Ausgleich der thermischen Dehnung in langen Schraubenbaugruppen und verhindert gefährliche innere Spannungen, Blockierungen und einen möglichen Systemausfall.

Die Wahl zwischen einer festen und einer gestützten Seite ist jedoch nicht nur eine Wahl, sondern eine systematische Designentscheidung. Eine falsche Konfiguration kann zu verringerter Genauigkeit, übermäßiger Geräuschentwicklung und vorzeitigem Lagerausfall führen. Daher sind die richtige Paarung und präzise Ausrichtung dieser Einheiten für die Integrität des gesamten Bewegungssystems ebenso entscheidend wie die Schraube selbst.

Wir sind daran interessiert, integrierte Schrauben- und Stützeinheitenlösungen anzubieten. Unsere feste und unterstützte Stützeinheit ist so konstruiert, dass sie den Spezifikationen unserer Trapez- und ACME-Schrauben entspricht.

Produktionsparameter

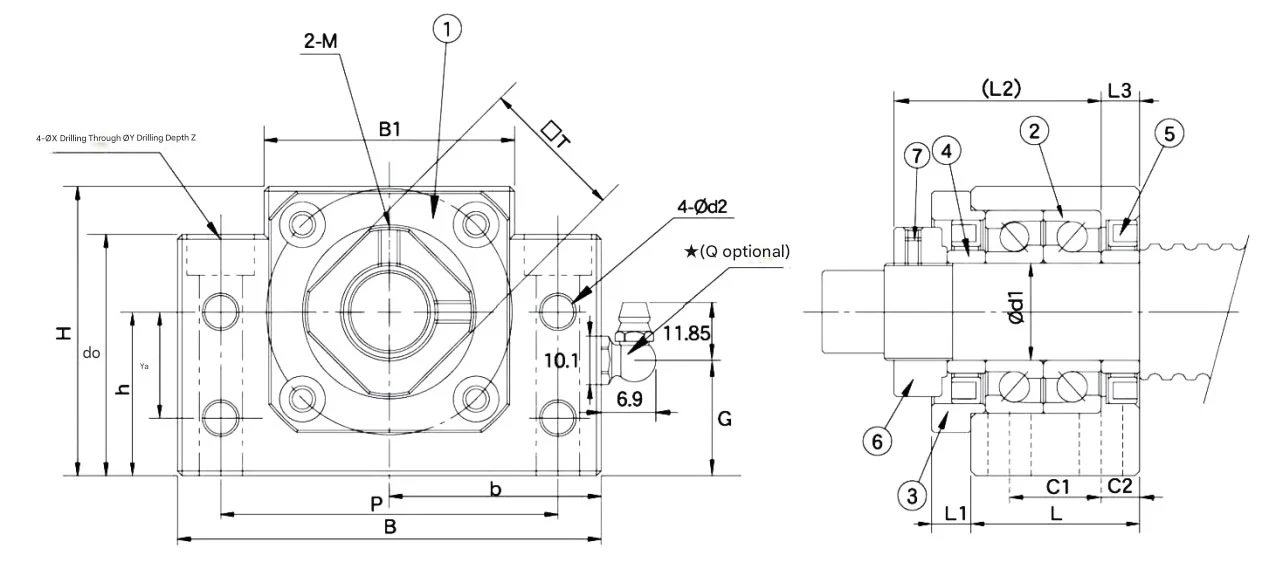

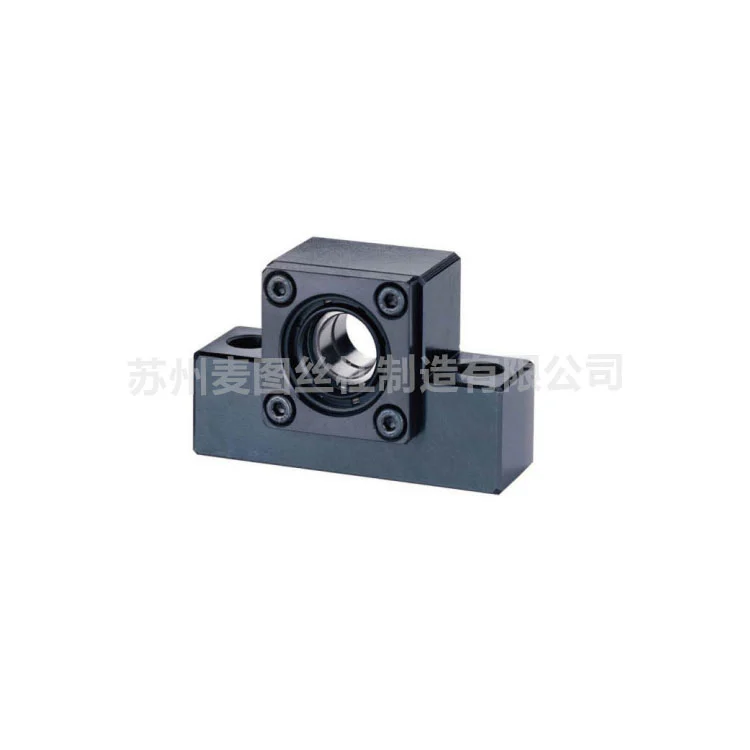

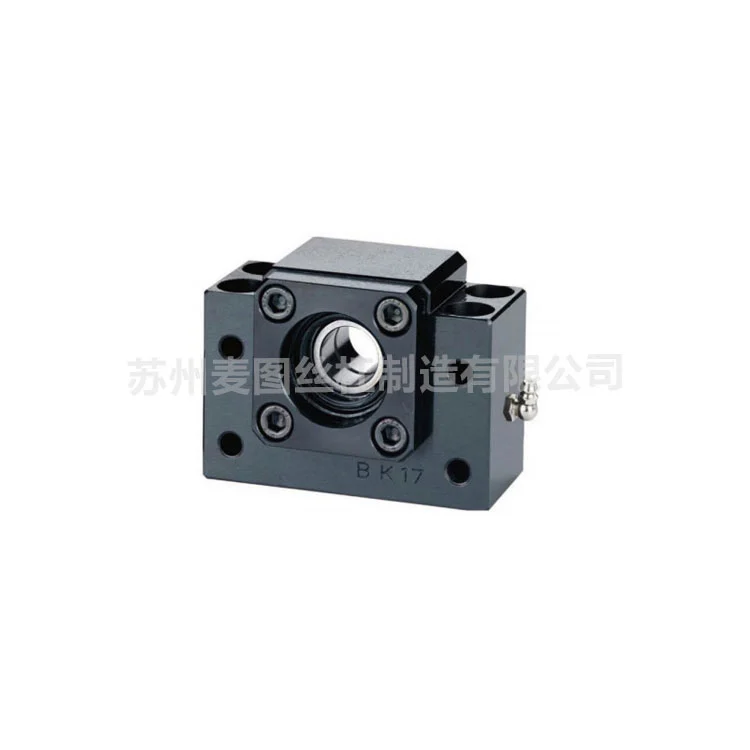

Stützeinheit mit fester Seite der MBK-Serie

Modell	Durchmesser	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

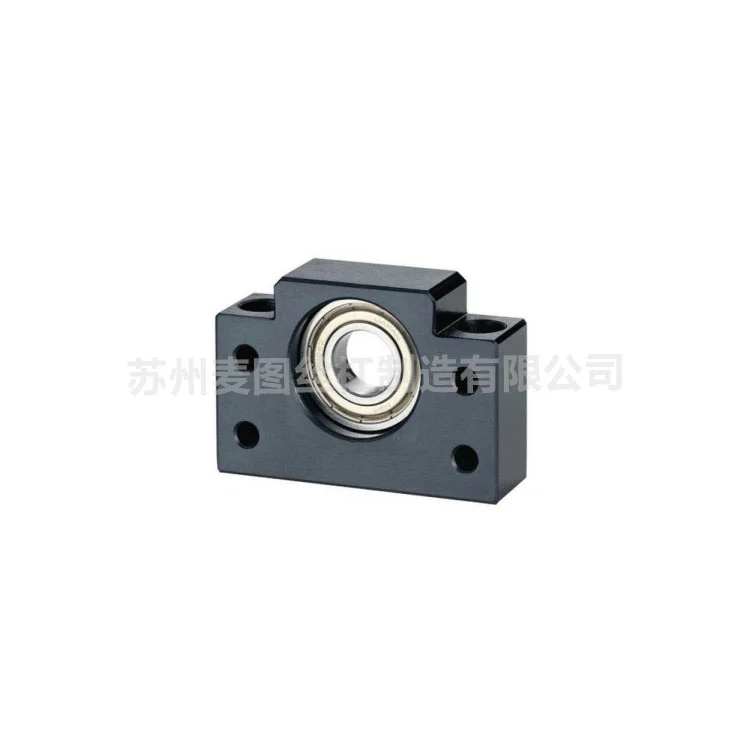

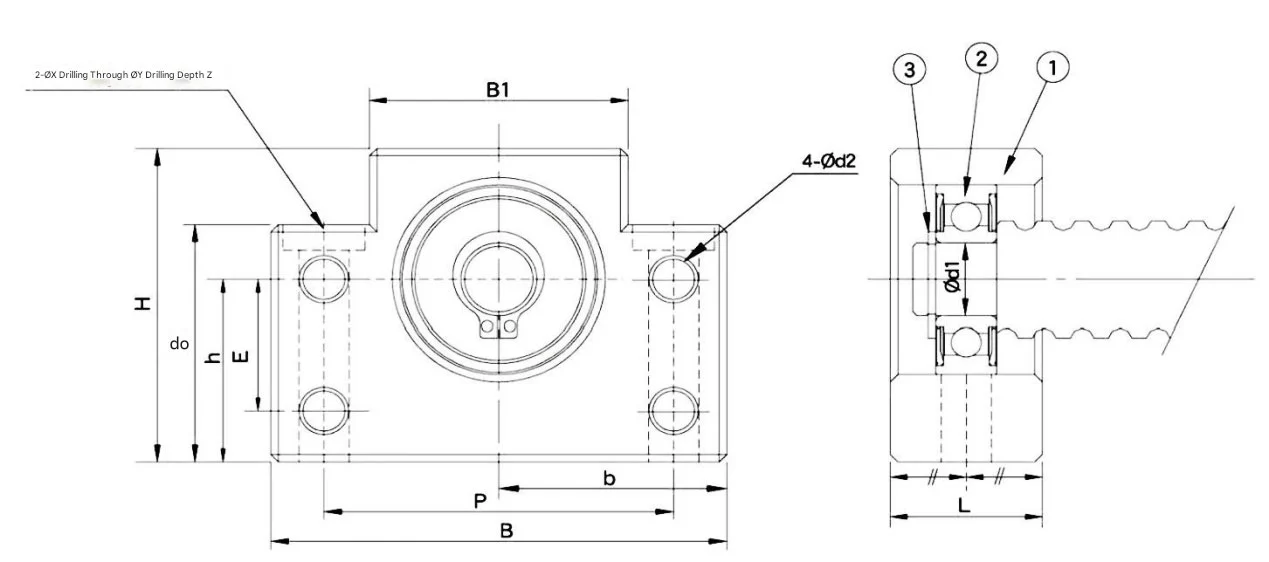

Stützeinheit Stützseite MBF-Serie

Modell	Durchmesser	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

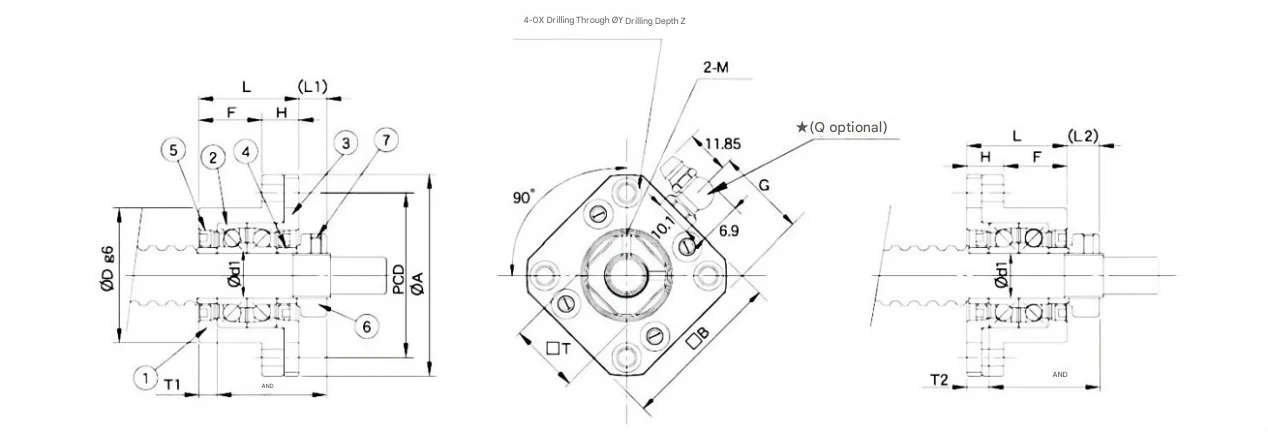

Stützeinheit mit fester Seite der MFK-Serie

Modell	Durchmesser	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

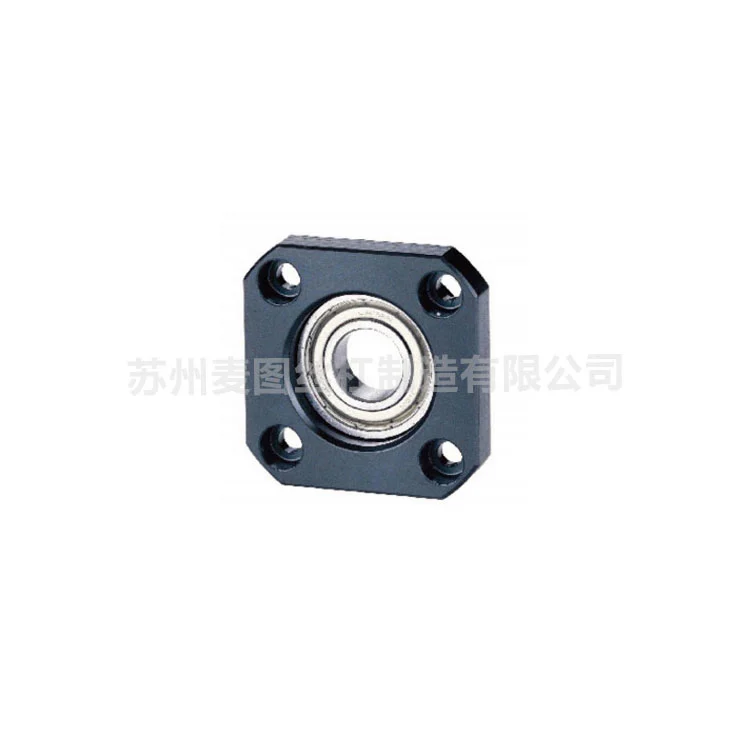

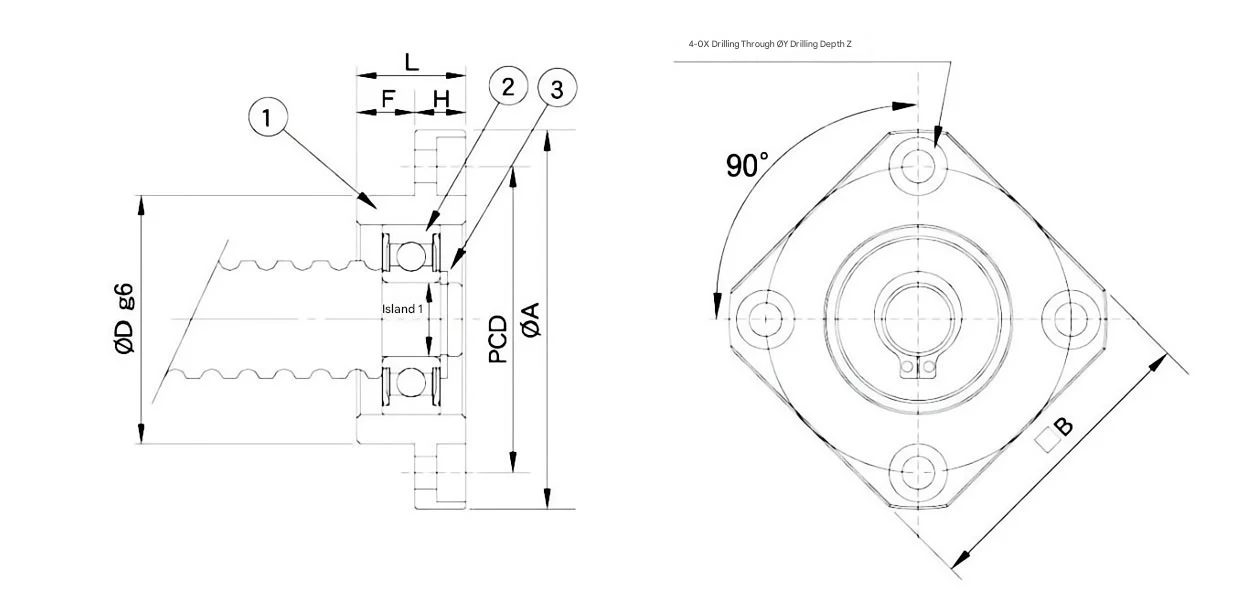

Stützeinheit Stützseite MEF-Serie

Modell	Durchmesser	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Warum sollten Sie sich für Maitu-Produkte entscheiden?

Systematische Bewegungsintegrität

Wir verkaufen nicht nur Teile; Wir bieten integrierte Bewegungslösungen. Unsere festen und unterstützten Einheiten sind so konstruiert, dass sie perfekt zu unseren Trapez- und ACME-Schraubenspezifikationen passen, Ausrichtungsfehler vermeiden und die strukturelle Integrität Ihres gesamten Übertragungssystems gewährleisten.

Fortschrittliches Wärmekompensationsdesign

Unsere „Supported Side“-Einheiten sind speziell dafür konzipiert, eine axiale Bewegung zu ermöglichen. Dadurch, dass sich der Schraubenschaft bei Temperaturschwankungen frei ausdehnen oder zusammenziehen kann, verhindert unser Design innere Spannungen und Blockierungen, die die Hauptursachen für vorzeitigen Systemausfall bei langen Schraubenbaugruppen sind.

Bidirektionale Belastung mit hoher Steifigkeit

Für eine präzise Positionierung sind unsere „Fixed Side“-Einheiten mit hochwertigen Schrägkugellagern ausgestattet. Diese Konfiguration sorgt für eine hervorragende axiale und radiale Beschränkung und absorbiert erhebliche bidirektionale Schubkräfte, um auch bei hoher industrieller Belastung eine hohe Genauigkeit aufrechtzuerhalten.

Über 12 Jahre Erfahrung in der Fertigung

Mit einem Erbe aus Shanghai Yingqi und einem Jahrzehnt unabhängiger Fertigung in Suzhou bringt Maitu umfassende Branchenerfahrung mit. Unser nach ISO 9001 zertifizierter Betrieb nutzt ein selbst entwickeltes ERP-System, um jede Phase der Produktion zu überwachen und sicherzustellen, dass jede Supporteinheit strenge Industrietoleranzen einhält.

Bewährte Leistung und Anpassung

Mit über 80.000 an Kunden weltweit ausgelieferten Einheiten können wir eine nachgewiesene Erfolgsbilanz vorweisen. Ganz gleich, ob Sie Standard-Kohlenstoffstahl oder spezielle Materialien wie Edelstahl oder Bronze benötigen, unser Team aus 10 Ingenieuren kann die Stützeinheit an Ihre spezifischen Umgebungs- und mechanischen Anforderungen anpassen.

FAQ

Wie wählt man die feste und die unterstützte Seite der Stützeinheit richtig aus?

Ein hochpräziser Standardaufbau erfordert eine feste Seite (um die Schraube axial zu fixieren und Schublasten zu bewältigen) und eine unterstützte Seite (um radiale Unterstützung zu bieten und gleichzeitig Wärmeausdehnung zu ermöglichen). Unser Ingenieurteam kann Ihnen dabei helfen, die spezifische Lagerkonfiguration (z. B. Schrägkontakt vs. Rillenrille) basierend auf Ihren Lastrichtungs- und Geschwindigkeitsanforderungen zu bestimmen.

Sind Ihre Stützeinheiten sowohl mit Trapez- als auch mit ACME-Schrauben kompatibel?

Ja. Wir sind auf integrierte Lösungen spezialisiert. Unsere Stützeinheiten werden speziell bearbeitet, um den Endzapfenabmessungen unserer 30°-Trapez- und 29°-ACME-Schrauben zu entsprechen. Dies sorgt für eine nahtlose Passform und reduziert Vibrationen und Geräusche bei Hochgeschwindigkeitsbetrieb.

Welche Maßnahmen ergreift Maitu, um die Langlebigkeit der Lager in diesen Einheiten sicherzustellen?

Wir wenden strenge Qualitätskontrollverfahren an, einschließlich präzisem Gehäusebohrungsschleifen und der Auswahl von kohlenstoffreichem Chrom-Lagerstahl. Unsere Einheiten werden in kontrollierten Umgebungen zusammengebaut, um Verunreinigungen zu verhindern und sicherzustellen, dass das Schmiermittel und die Dichtungen über längere Zeiträume hinweg wartungsfreie Leistung bieten.

Können Sie Stützeinheiten für kundenspezifische Wellendurchmesser und Sondermaterialien bereitstellen?

Absolut. Während wir ein breites Spektrum an Standardspezifikationen anbieten, ist unser Werk mit CNC-Drehmaschinen und hochpräzisen Bearbeitungszentren für die Bearbeitung kundenspezifischer Designs ausgestattet. Auf der Grundlage Ihrer spezifischen Zeichnungen und technischen Hinweise können wir Einheiten aus verschiedenen Materialien herstellen – einschließlich Edelstahl für korrosive Umgebungen.
