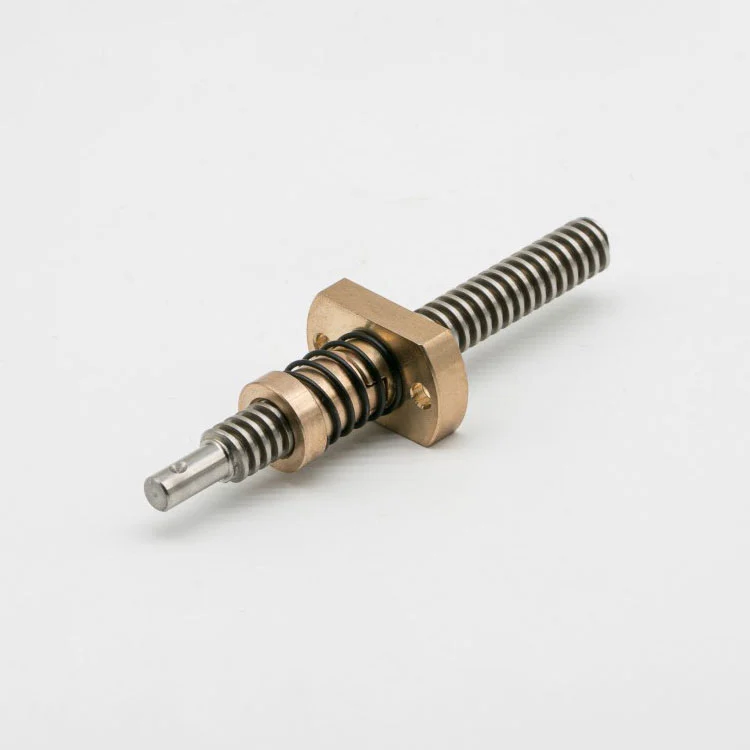

Spielfreie Trapezmutter für Positionierungssysteme

Als Hersteller hochwertiger spielfreier Trapezmuttern für Positionierungssysteme bietet Maitu maßgeschneiderte Lösungen, die auf spezifische Positionierungsszenarien zugeschnitten sind. Abhängig von Ihrem Positioniersystemtyp (Linearführungspositionierung, Kugelumlaufspindelpositionierung, Zahnstangenpositionierung), Nennlast, Anforderungen an die Wiederholgenauigkeit der Positionierung, Arbeitstemperaturbereich und Einbauraumbeschränkungen können wir wichtige Parameter wie die Spezifikation des Trapezgewindes (metrisch/Zoll), die Strukturgröße der Mutter, die Intensität der O-Ring-Vorspannung, die Materialhärte und den Oberflächenbehandlungsprozess flexibel anpassen.

Das Produkt verfügt über einen modularen Aufbau, der mit gängigen Übertragungskomponenten von Positionierungssystemen kompatibel ist und ohne größere Änderungen am ursprünglichen System direkt mit Leitspindeln, Führungsschienen und anderen Teilen zusammengebaut werden kann, wodurch die Schwierigkeit einer Systemaktualisierung und -umwandlung effektiv verringert wird. Es wurde speziell zur Vermeidung von 3D-Druckfehlern wie Fehlausrichtung der Modellschicht, Wandunebenheiten und Maßabweichungen durch Mutternspiel entwickelt. Es ist weit verbreitet auf verschiedene Übertragungsmechanismen von 3D-Druckern anwendbar und wird zu einer kostengünstigen Präzisionskomponente zur Verbesserung der Druckstabilität und Modellqualität.

Technische Produktspezifikationen

Hinweis: * weist auf spezielle Spezifikationen hin, die je nach Typ Ihres Positionierungssystems, Lastniveau, Positionierungsgenauigkeit und Installationsraum angepasst werden können. Wir können die Vorspannungsintensität des O-Rings und die Gewindegenauigkeit flexibel anpassen, um sie an die Positionierungsanforderungen verschiedener Systeme bei niedriger Geschwindigkeit und hoher Präzision anzupassen. So wird sichergestellt, dass das Axialspiel effektiv kontrolliert und die Übertragungsstabilität aufrechterhalten wird, was im Einklang mit dem Funktionsprinzip der spielfreien Übertragung in Positionierungssystemen steht.

Kernfunktionale Vorteile und Anpassungsfähigkeit des Positionierungssystems

1. Dual-elastische O-Ring-Vorspannung für präzises Anti-Spiel: Durch die Übernahme des Kerndesigns der dual-elastischen O-Ring-Vorspannung in Kombination mit einem integrierten Trapezgewinde, das sich von der geteilten Federstruktur unterscheidet, wird eine zusammengesetzte Vorspannkraft in Umfangs- und Radialrichtung realisiert, um das axiale Spiel zu unterdrücken, wodurch das Spiel stabil innerhalb von 0,003 bis 0,008 mm kontrolliert werden kann. Dadurch wird das Problem der Positionierungsabweichung und der Reduzierung der Wiederholgenauigkeit, die durch axiales Spiel in Positionierungssystemen verursacht werden, grundlegend gelöst und eine hochpräzise Positionierung gewährleistet des Systems jedes Mal.

2. Hohe Tragfähigkeit und stabile Übertragung: Die spielfreie Trapezmutter für Positioniersysteme zielt auf die Arbeitseigenschaften von Positioniersystemen bei hohen Lasten ab und besteht aus hochfesten Materialien und Präzisionsbearbeitung mit starker statischer und dynamischer Tragfähigkeit, die großen Axialschub ohne Verformung aushält und eine stabile Übertragung auch bei langfristigem Betrieb mit niedriger Geschwindigkeit (Liniengeschwindigkeit ≤ 10 mm/s) aufrechterhält, wodurch Positionierungsdrift durch Lastwechsel vermieden wird, was für hochpräzise Positionierungsszenarien bei niedriger Geschwindigkeit geeignet ist.

3. Geräuscharmer und reibungsarmer Betrieb: Die integrierte Gewindestruktur und die spezielle Oberflächenschmierungsbehandlung reduzieren effektiv die Reibung zwischen der Mutter und der Leitspindel, das Betriebsgeräusch beträgt weniger als 45 dB, was für die leisen Betriebsanforderungen von Präzisionspositionierungssystemen (z. B. Laborpositionierungsgeräten, medizinischen Positionierungsinstrumenten) geeignet ist und Geräuschstörungen vermeidet, die die Positionierungsgenauigkeit beeinträchtigen.

4. Selbsteinstellende Vorspannung und Langzeitstabilität: Der dual-elastische O-Ring verfügt über eine hervorragende Ermüdungsbeständigkeit und selbsteinstellende Leistung, die den geringen Verschleiß des Gewindes bei Langzeitgebrauch automatisch ausgleichen, eine stabile Vorspannkraft aufrechterhalten und sicherstellen kann, dass der Anti-Spiel-Effekt nach mehr als 12.000 Stunden Dauerbetrieb nicht nachlässt, wodurch eine langfristig stabile Positionierungsleistung über die gesamte Lebensdauer erreicht wird.

Wichtige Leistungsindikatoren und Qualitätssicherungssystem

1. Positionierungsorientierte Materialauswahl: Optional hochfeste, verstärkte POM-Materialien (selbstschmierend, reibungsarm) und verschleißfeste Bronzelegierungsmaterialien (hochbelastbar, korrosionsbeständig), darunter verstärktes POM für Präzisionspositionierungssysteme mit geringer Last (z. B. Positionierung elektronischer Komponenten) und Bronzelegierung für Positionierungssysteme mit hoher Last (z. B. Positionierung mechanischer Arme, Positionierung von Lagerregalen), wobei die Last- und Präzisionsanforderungen verschiedener Positionierungsszenarien vollständig erfüllt werden.

2. Präzisionsindikatoren für die Positionierung: Die Gewindegenauigkeit erreicht das ISO-3-Niveau, höher als das Präzisionsniveau gewöhnlicher Trapezmuttern, der Steigungsfehler beträgt weniger als ± 0,003 mm, die Positionswiederholgenauigkeit beträgt ≤ ± 0,005 mm, das Spiel ist innerhalb von 0,003 bis 0,008 mm kontrollierbar, was besser ist als die allgemeine Wiederholpositionierungsgenauigkeit von Trapezgewindespindeln (± 0,1 bis 0,5 mm) und erfüllt die hochpräzisen Positionierungsanforderungen der meisten Industrie- und Präzisionsanwendungen Ausrüstung.

3. Haltbarkeit und Lebensdauer: Nach einer speziellen Oberflächenhärtungsbehandlung erreicht die spielfreie Trapezmutter für Positionierungssysteme eine Oberflächenhärte von HRC 58–62, die Verschleißfestigkeit ist 80 % höher als bei gewöhnlichen Trapezmuttern und die Lebensdauer kann bei normalem Gebrauch und regelmäßiger Wartung mehr als 5 Jahre betragen.

4. Umweltanpassungsfähigkeit: Das Produkt kann eine stabile Leistung im Temperaturbereich von -20℃ bis 150℃ aufrechterhalten, weist eine starke Beständigkeit gegen Staub, Ölverschmutzung und leichte Korrosion auf und eignet sich für verschiedene raue Positionierungsumgebungen (z. B. Industriewerkstätten, Positionierungsgeräte im Freien), wodurch Leistungseinbußen durch Umweltfaktoren vermieden werden.

Maitus professionelle Stärke bei der Positionierung von Systemkomponenten

1. Positionierungssystemspezifische F&E-Fähigkeiten: Unser F&E-Team besteht aus 9 leitenden Ingenieuren mit mehr als 9 Jahren Erfahrung in Präzisionspositionierungs- und Übertragungskomponenten. Der Schwerpunkt liegt auf der Forschung und Entwicklung und Optimierung der Anti-Spiel-Technologie für Positionierungsszenarien, der Beherrschung von Kerntechnologien wie der dual-elastischen O-Ring-Vorspannungskonstruktion und der Gewindepräzisionsbearbeitung sowie der Optimierung der Produktstruktur entsprechend den langsamen und hochpräzisen Eigenschaften von Positionierungssystemen, um eine perfekte Anpassung sicherzustellen.

2. Strenges Qualitätsprüfsystem: Ausgestattet mit professionellen Präzisionsprüfgeräten (z. B. Laser-Wegsensor, Drehmomentprüfgerät) durchläuft jedes Produkt vor Verlassen des Werks eine strenge Spielerkennung, Belastungsprüfung, Geräuschprüfung und Hochtemperaturbeständigkeitsprüfung mit einer Qualifizierungsrate von 100 %, um sicherzustellen, dass jede Mutter die hochpräzisen und hochstabilen Anforderungen von Positionierungssystemen erfüllen kann.

3. Umfangreiche Erfahrung bei der Anpassung von Positionierungssystemen: Da wir für mehr als 3.200 Hersteller und Benutzer von Positionierungssystemen maßgeschneiderte Anti-Spiel-Lösungen bereitgestellt haben, die lineare Positionierung, Drehpositionierung, Hubpositionierung und andere Szenarien abdecken, verfügen wir über umfangreiche Erfahrung bei der Abstimmung verschiedener Arten von Positionierungssystemen und können Produkte entsprechend den spezifischen Parametern und Arbeitsbedingungen Ihres Systems anpassen.

4. Maßgebliche Zertifizierung und Branchenanerkennung: Bestandene ISO 9001-Zertifizierung für Qualitätsmanagementsysteme, RoHS-Umweltzertifizierung und ISO 13485-Zertifizierung für Qualitätsmanagementsysteme für medizinische Geräte, mit einer Reihe von Patenten im Zusammenhang mit der Anti-Spiel-Technologie von Positionierungssystemen, für in- und ausländische Marken von Präzisionspositionierungsgeräten, und die Produkte wurden für ihre Präzision und Stabilität hoch anerkannt.

Anpassungsprozess und Servicegarantie über den gesamten Zyklus

1. Bedarfsdiagnose und Schemaanpassung: Unser professionelles technisches Team sorgt für eine persönliche Bedarfskommunikation, versteht den Typ Ihres Positionierungssystems, das Lastniveau, die Positionierungsgenauigkeit, die Arbeitsumgebung und den Installationsraum genau und formuliert gezielte Anpassungsschemata, einschließlich Materialauswahl, Einstellung der Vorspannungsintensität und Strukturdesign, um sicherzustellen, dass die spielfreie Trapezmutter für Positionierungssysteme perfekt zu Ihrem Positionierungssystem passt.

2. Musterentwicklung und Leistungsüberprüfung: Gemäß dem bestätigten Anpassungsschema vervollständigen wir den 2D/3D-Zeichnungsentwurf, führen eine Probeproduktion durch und testen das Muster auf dem entsprechenden Positionierungssystem, um den Anti-Spiel-Effekt, die Tragfähigkeit, die Positionierungsgenauigkeit und die Betriebsstabilität zu überprüfen, und justieren und optimieren, bis es Ihren Anforderungen vor der Massenproduktion entspricht.

3. Verpackungs- und Transportschutz: Verwenden Sie eine stoßfeste, feuchtigkeitsbeständige und korrosionsbeständige Verpackung, die wirksam verhindern kann, dass das Produkt während des Transports beschädigt wird, Gewindeverformungen und O-Ring-Schäden vermeiden und sicherstellen, dass die Produktleistung bei Ankunft am Bestimmungsort nicht beeinträchtigt wird.

4. Effiziente Liefergarantie: Standardmodelle, die für gängige Positionierungssysteme geeignet sind, sind auf Lager, mit einer Lieferzeit von 1-3 Werktagen; Kundenspezifische Produkte werden innerhalb von 8–12 Arbeitstagen geliefert, was Ihren Systemaktualisierungs- und Wartungszyklus effektiv verkürzt und den normalen Betrieb des Positionierungssystems gewährleistet.

5. Kundendienst und technische Beratung: Bieten Sie eine 36-monatige Qualitätsgarantie, professionelle Techniker bieten rund um die Uhr technischen Online- und Vor-Ort-Support und lösen die Installations-, Debugging- und Nutzungsprobleme des Produkts rechtzeitig. Bieten Sie kostenlosen Ersatz an, wenn innerhalb der Garantiezeit ein Problem mit der Produktqualität auftritt, und geben Sie regelmäßige Wartungshinweise, um die Lebensdauer des Produkts zu verlängern.

Installations- und tägliche Wartungsrichtlinien

1. Installationsschritte: Reinigen Sie vor der Installation die Gewindeoberfläche der Mutter und der passenden Leitspindel mit einem fusselfreien, in Industriealkohol getauchten Tuch, um Staub, Ölflecken und andere Verunreinigungen zu entfernen und einen engen Eingriff zu gewährleisten. Installieren Sie die Mutter reibungslos auf der Leitspindel, vermeiden Sie eine erzwungene Installation, passen Sie die Vorspannungsintensität entsprechend den Positionierungsanforderungen des Systems an und befestigen Sie den Flansch fest am beweglichen Teil des Positionierungssystems, um eine lockere Installation zu vermeiden, die die Positionierungsgenauigkeit beeinträchtigt.

2. Regelmäßige Wartung: Es wird empfohlen, das Spiel, den O-Ring-Status und die Gewindesauberkeit alle 4 Monate zu überprüfen (je nach Betriebshäufigkeit anpassen); Wenn Sie Staub- oder Ölflecken finden, reinigen Sie diese rechtzeitig. Fügen Sie alle 6 Monate eine kleine Menge hochtemperaturbeständiges Schmieröl hinzu, um die Reibung zu verringern, das Gewinde und den O-Ring zu schützen und einen langfristig stabilen Betrieb zu gewährleisten.

3. Lagerungsanforderungen: In einer sauberen, trockenen Umgebung mit niedriger Temperatur lagern (Temperatur 5–20 °C, Luftfeuchtigkeit ≤ 35 %), Kontakt mit hohen Temperaturen, korrosiven Substanzen und scharfen Gegenständen vermeiden, Gewindeverformung, O-Ring-Alterung und Oberflächenschäden verhindern und die spielfreie Leistung der spielfreien Trapezmutter für Positionierungssysteme sicherstellen.

4. Vorsichtsmaßnahmen bei der Verwendung: Vermeiden Sie während des Betriebs des Positionierungssystems übermäßige Belastung, heftige Bewegungen und plötzliches Anhalten und zerlegen Sie die Mutter nicht nach Belieben, um Schäden am O-Ring und der Gewindestruktur zu vermeiden. Vermeiden Sie das Eindringen von Fremdkörpern in den Fadenspalt, um ein Verklemmen des Getriebes und eine Abweichung der Positionierung zu verhindern.

Anwendbare Positionierungssystemtypen und Anwendungsfelder

1. Lineare Positionierungssysteme: Anwendbar auf Linearführungs-Positionierungssysteme, Linearmodul-Positionierungssysteme (z. B. industrielle Linearschlitten, Präzisions-Lineartische), wodurch axiales Spiel effektiv eliminiert, eine stabile lineare Positionierungsgenauigkeit gewährleistet wird und für die Montage elektronischer Komponenten, Präzisionsmessgeräte, Laserschneidpositionierung und andere Szenarien geeignet ist.

2. Dreh- und Hebepositionierungssysteme: Geeignet für Drehpositionierungsplattformen, Hebepositionierungsmechanismen (z. B. mechanisches Anheben des Arms, Lagerregalpositionierung), mit hoher Tragfähigkeit und stabiler Spielfreiheit, Gewährleistung einer präzisen Dreh- und Hebepositionierung und anwendbar auf automatisierte Produktionslinien, logistische Lagerpositionierung, mechanische Verarbeitungsgeräte und andere Bereiche.

3. Präzise medizinische Positionierungssysteme: Anwendbar auf medizinische Positionierungsgeräte (z. B. medizinische Bildgebungspositionierung, chirurgische Roboterpositionierung) mit hoher Präzision, geringem Geräuschpegel und stabiler Leistung, die die strengen Positionierungsanforderungen des medizinischen Bereichs erfüllen und die Sicherheit und Genauigkeit medizinischer Operationen gewährleisten.

4. Positionierungssysteme für die industrielle Automatisierung: Geeignet für Positionierungsgeräte für die industrielle Automatisierung (z. B. Positionierung von CNC-Werkzeugmaschinen, automatische Be- und Entladepositionierung), Anpassung an die langfristigen kontinuierlichen Betriebsanforderungen industrieller Szenen, Gewährleistung der Konsistenz und Präzision der Positionierung sowie Verbesserung der Produktionseffizienz und Produktqualität.

Häufige Probleme und professioneller technischer Support

1. Was ist der Unterschied zwischen diesem Produkt und der spielfreien Trapezmutter für 3D-Drucker?

Die 3D-Druckerversion verfügt über eine geteilte Federvorspannungsstruktur, wobei der Schwerpunkt auf Kosteneffizienz und einfacher Wartung liegt. Diese spielfreie Trapezmutter für Positioniersysteme verfügt über ein dual-elastisches O-Ring-Vorspannungsdesign mit Schwerpunkt auf hoher Präzision, hoher Tragfähigkeit und Langzeitstabilität, das speziell an die Niedriggeschwindigkeits-, Hochpräzisions- und Hochlasteigenschaften von Positioniersystemen angepasst ist und axiales Spiel besser unterdrücken kann.

2. Kann dieses Produkt an die Leitspindel meines vorhandenen Positionierungssystems angepasst werden?

Ja, unsere Standardmodelle sind mit den gängigen Trapezgewindetrieben kompatibel, die in Positionierungssystemen verwendet werden. Darüber hinaus können wir die Gewindespezifikation und die Mutterngröße entsprechend Ihren Leitspindelparametern anpassen und so eine direkte Montage ohne Änderung der ursprünglichen Systemstruktur gewährleisten.

3. Wie kann die Vorspannungsintensität an unterschiedliche Anforderungen an die Positionierungsgenauigkeit angepasst werden?

Das Produkt ist mit einer einstellbaren Vorspannungsstruktur ausgestattet, die den Kompressionsgrad des dual-elastischen O-Rings entsprechend der Positionierungsgenauigkeit und den Lastanforderungen Ihres Systems flexibel anpassen kann, den Anti-Spiel-Effekt und die Getriebeglätte ausgleicht und sich an verschiedene Positionierungsszenarien anpasst.

4. Wie kann festgestellt werden, ob die Anti-Spiel-Wirkung der Mutter während des Gebrauchs normal ist?

Bewegen Sie nach der Installation den beweglichen Teil des Positionierungssystems manuell, es sollte kein offensichtliches Spiel oder Erschütterungen auftreten; Verwenden Sie ein Präzisionsmessgerät, um die Wiederholgenauigkeit der Positionierung zu ermitteln. Wenn der Wiederholgenauigkeitsfehler innerhalb von ±0,005 mm liegt, bedeutet dies, dass der Anti-Spiel-Effekt normal ist.

5. Wie hoch ist die Lebensdauer des dual-elastischen O-Rings?

Der doppelt elastische O-Ring besteht aus hochtemperaturbeständigem und ermüdungsbeständigem Material, das bei normalem Gebrauch eine stabile Leistung von mehr als 5 Jahren beibehält und bei Alterung unabhängig ausgetauscht werden kann, was bequem und schnell ist und die Wartungskosten senkt.

6. Bieten Sie bei Großbestellungen Vor-Ort-Installations- und Debugging-Services an?

Ja, bei Großbestellungen schicken wir professionelle Techniker vor Ort, um Installations-, Fehlerbehebungs- und Wartungsanleitungen bereitzustellen und detaillierte Betriebshandbücher und Wartungspläne bereitzustellen, um sicherzustellen, dass die spielfreie Trapezmutter für Positionierungssysteme die beste spielfreie Spiel- und Positionierungsleistung in Ihrem System bietet.
